能量轉換方式（充電器反激階段）

       當充電器Q1關斷時，原邊電流要降到零。如果相應的磁通密度一△B不變化，變壓器安匝數就不變化。隨著磁場密度向負方向變化，所有繞組中的電壓將反向（反激作用）。

       副邊的整流二極管D1會導通，并在副邊產生電流。該電流從副邊繞組的起始端流向終端，因此副邊（反激）電流在繞組中的流動方向與原來的原邊方向相同，但其幅值由匝數比決定（安匝數保持不變）。

       在穩態條件下，二極管D1導通前副邊感應電動勢（反激電壓）的值必須超過C1兩端的電壓（輸出電壓）。此時，流過副邊繞組的反激電流有最大起始值I，在此Is=nIp是變壓器匝數比，l是Q1關斷瞬間的原邊電流值）。反激期間反激電流將向零減小。

       由于反激期間Q關斷，變壓器原邊不通，原邊繞組可以忽略，則此充電器電路簡化為圖表示了反激期間副邊電流波形。

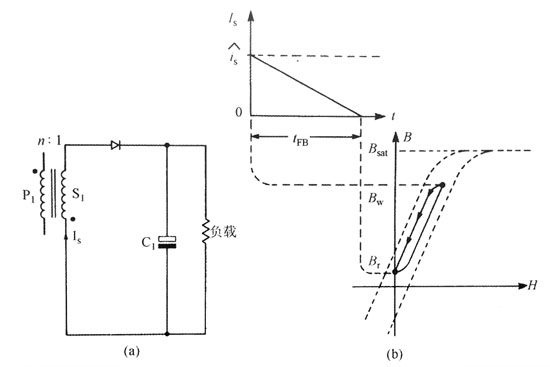

（a）儲能換相期間（反激期間）的等效副邊電路

（b）反激期間的副邊電流波形和磁場

         在完全能量傳遞條件下，反激期間總是小于關斷期間，反激期間磁心中的磁通密度將從其峰值工作值B。減小到剩余值B，。副邊電流也將以由副邊電壓和副邊電感所決定的速率衰減，因此

式中，Vs=副邊電壓；

          Ls=副邊電感。
