USB充電器的工作原理及解決方案

一、USB充電器的工作原理

充電器是將220V交流轉換為正5V直充輸出提供給手機內的電源管理模塊,由模塊來控制相電池充電到4.2V后停止.USB充電則是直接將USB提供的正5V電壓取出提供給手機電源管理模塊,省去了充電器的電源變換電路.
usb充電檢測可通過在D+,D-上增加硬件檢測電路，充電檢測是通過偵測充電器插入信號識別的。
至于usb是充電還是download的可通過軟件設置選擇。

USB充電器主要是將手機連接到電腦的USB口，由USB口提供電力，創意十足。其充電器結構十分簡單，沒有大塊的變壓器，式樣和數據線相同，比原配的充電器要輕便很多，絕對適合居家旅行，充電必備，原來的可以扔掉。
現在的許多MP3、手機等均配備USB充電器，由數據線作為電源線，插到電腦上自動開始充電；同時配備有變壓器，輸出口為USB接口，可以為標準插口的所有電器充電：如MP3充電器可以給手機充電，大大方便了人們的生活。
USB，是英文Universal Serial Bus（通用串行總線）的縮寫，而其中文簡稱為“通串線”，是一個外部總線標準，用于規范電腦與外部設備的連接和通訊。是應用在PC領域的接口技術。USB接口支持設備的即插即用和熱插拔功能。USB是在1994年底由英特爾、康柏、IBM、Microsoft等多家公司聯合提出的。

二、USB數據線和充電線有什么不同
理論上是數據線可當充電線用，充電線不能當數據線。但是現在市場上基本都是數據線和充電線是一回事。
一些老的手機，雖然有USB口，但是不支持USB口充電，另有單獨的電源口。這時，數據線就不能充電用了。但是這基本是很老很老的機型了。

三、USB充電器有什么好處
好處就是既可以充電又可以連接上電腦，這樣很方便，不過建議充電最好還是用插座，這樣可以充的快些，還避免了充電時占用電腦的電壓！

四、USB充電電源適配器解決方案
雖然新的電池續航技術不斷更新，據報道，現在還研發了免充技術，但目前普遍人群都還是需要用USB充電電源適配器充電，高度整合的USB充電電源適配器解決方案提高了便攜性。本方案采用RT7786+RT7207為主芯片，能夠同時實現低成本、體積小、重量輕的產品設計。

從蘋果手機的USB電源適配等為代表的小型化適配器越來越受人親睞，越來越多的電路元器件的SMD小型化封裝讓以往常見的電源充電器能夠做到更加的小巧玲瓏，集美觀與便攜于一體。

RT7786+RT7207為一高整合度PWM +USB-PD Controller，它具備許多特征能提升低功率反馳式（Low-power Flyback）變壓器的性能，特別針對于USB充電的應用方面，已取得USB-PD 協會認證。該方案能以最簡化的回路設計完成。使用RT7786+RT7207將能夠同時實現低成本、體積小、重量輕的產品設計。

為降低待機功耗，本方案采用專有的Green-Mode 設計模式，以線性降頻方式低于Light-Load 狀態。使用專有的Green-Mode設計產品將能輕易的符合電源相關法規要求。而RT7207為高整合度IC，同時內建CC/CV、LDO、 TL431、OVP、OTP、SR、Cable Comp、Charge Pump、PMOS drive、Quick Discharge、Single Fault、PWM Off @ OVP，且不需在額外增加線路。

USB充電器的工作原理及解決方案

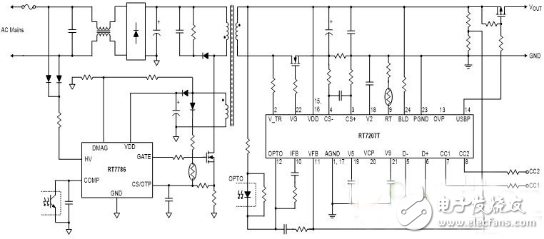

圖示1-RT7786+RT7207USB充電電源適配器解決方案框架圖

RT7786特征

?設計自適應功率

?寬VDD范圍（7V ~ 38V）

?自適應VO OVP，UVP 《 3V

?反饋回路故障保護

RT7207特征

?USB PD 2 C類標準，其他協議是可選的

?高度集成：

?ARM M0單片機嵌入式

BMC的嵌入式? 收發器。

可編程式電流模式設定。（默認，1.5A、3A）

?CV和CC控制

?同步整流驅動器和控制器（在寬輸出電壓范圍DCM和CCM兩種操作（rt7207t）

?BLD引腳快速放電

?關閉調節器和可編程電纜補償內置

?電荷泵內置寬VDD操作范圍（3V至20V）。

?USBP引腳直接驅動外部隔離 P-MOSFETs。

?綠色模式待機節電

?保護：

?OTP，自適應電壓，可編程的UVP，SCP
