高頻適配器PCB設計 |

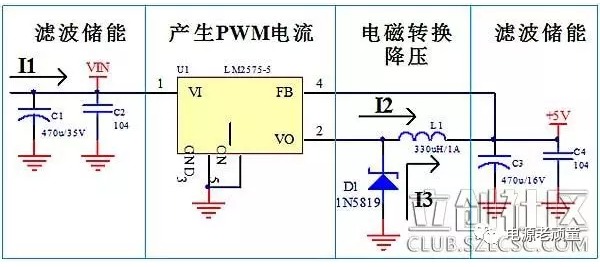

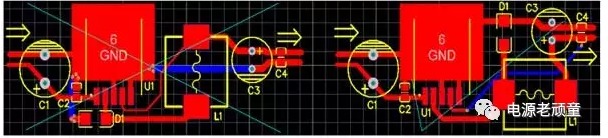

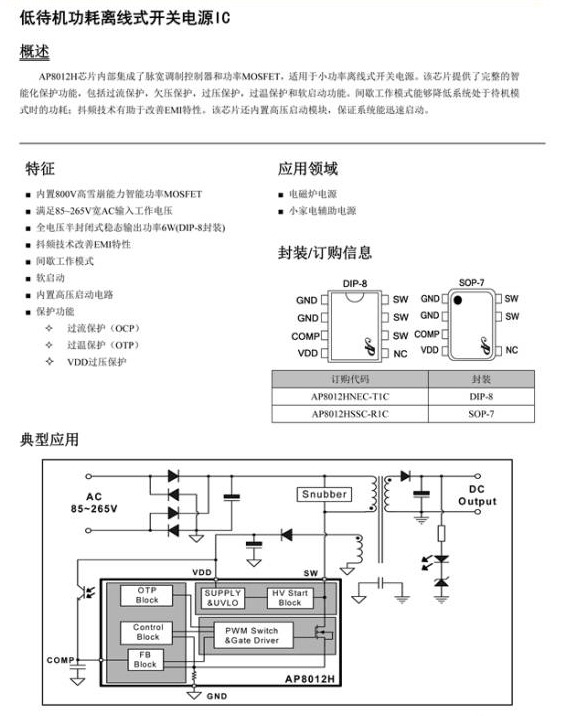

高頻適配器 適配器就是用通過電路控制開關管進行高速的導通與截止,產生PWM波形,經過電感和續流二極管,利用電磁電轉換的方式調壓。適配器功率大、效率高、發熱小,我們一般用的電路有:AP8012H、MP020、LM2575、MC34063、SP6659等。適配器理論上是電路兩端功率相等,電壓成反比,電流成反比。 適配器PCB設計時,需要注意的地方是:反饋線的引入點、續流二極管是給誰續流。從圖三可以看出,U1導通時,電流I2進入電感L1,電感的特性是電流在電感里流過時不能突然產生,也不能突然消失,電流在電感里的變化時有一個時間過程的。 在脈沖電流I2流過電感的作用下,有部分電能轉換成磁能,電流逐漸增大,到一定時候,控制電路U1關斷了I2,由于電感的特性,電流不能突然消失,這時候二極管起作用了,它接替電流I2,所以叫續流二極管,可以看出,續流二極管是給電感用的,續流的電流I3是從C3的負端出發,經D1,L1后流入C3的正端,這里就相當于抽水機,利用電感的能量,把電容C3的電壓提高了。 還有就是電壓檢測的反饋線引入點問題,應該是經過濾波后的地方反饋回去,不然會使輸出的電壓紋波更大。這兩點是我們很多PCB設計人員經常忽視的地方,以為同一個網絡,接在那兒不是一樣,其實接的地方不一樣,性能影響是很大的。下圖是LM2575適配器PCB圖,大家看看錯的那幅圖是哪里錯了。 我們?yōu)槭裁匆敿氈v電源適配器原理圖原理,因為原理圖里包含了許多畫PCB的信息,如元件引腳的接入點,節點網絡的電流大小等,看清楚了原理圖,PCB設計就不成問題了。LM7805和LM2575電路分別代表了線性電源和適配器的典型布板電路,做PCB時,直接按這兩種PCB圖布局與布線就行,只是產品不同,電路板也不同,根據實際情況調整。 萬變不離其宗,所以的電源電路的原理及布板方式都是如此,而每個電子產品都離不開電源及其電路,因此,學通了這兩個電路,其它的也了然于胸了。 文章轉載自網絡,如有侵權,請聯系刪除。 |
| 發布時間:2018.06.22 來源:電源適配器廠家 |
