適配器PCB設計經驗之談

電源電路是一個電子產品的重要組成部分，電源電路設計的好壞，直接牽連產品性能的好壞。我們電子產品的電源電路主要有線性電源和高頻適配器。從理論上講，線性電源是用戶需要多少電流，輸入端就要提供多少電流；適配器是用戶需要多少功率，輸入端就提供多少功率。


線性電源：
線性電源適配器的優點：性能穩定，沒有高頻紋波等干擾。
線性電源適配器的缺點：發熱、能源利用率低。沒有超大功率的電源適配器供選擇。


適配器：
適配器的優點：
1、體積小、重量輕：由于沒有工頻變壓器，所以體積和重量只有線性電源的10～30%。
2、功耗小、效率高：功率晶體管工作在開關狀態，所以晶體管上的功耗小，轉 化效率高，一般為60～95%，而線性電電源只有20～40%。
適配器的缺點：
可能存在的電磁兼容問題（可以通過調試解決），價格會比現行電源適配器貴（根據摩爾定律，這會隨著時間的推移解決）。


線性6w電源適配器

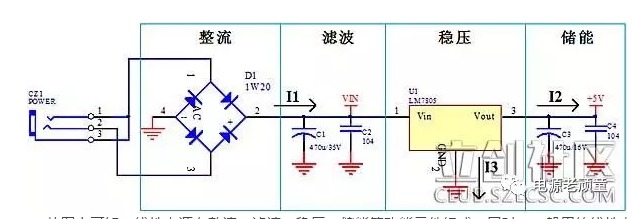

線性電源適配器功率器件工作在線性狀態，如我們常用的穩壓芯片LM7805、LM317等。下圖一是LM7805穩壓電源電路原理圖。



    從圖上可知，線性電源適配器有整流、濾波、穩壓、儲能等功能元件組成，同時，一般用的線性電源適配器為串聯穩壓電源，輸出電流等于輸入電流，I1=I2+I3，I3是參考端，電流很小，因此I1≈I3。我們?yōu)槭裁匆v電流，是因為電源適配器PCB設計時，每條線的寬度不是隨便設的，是要根據電源適配器原理圖里元件節點間的電流大小來確定的（請查《PCB設計銅鉑厚度、線寬和電流關系表》）。電流大小、電流流向要搞清楚，做板才恰到好處。
相關線性IC推薦：
3.3V供電推薦：AZ1117CH-3.3TRG1（商業級），AZ1117H-3.3TRE1（工業級）。
5V供電推薦：AS78L05RTR-E1（貼片），LR78L05（插件）
