門鎖也能變天線—門鎖未接地導致屏蔽層被穿透造成的頻效下降

在機柜屏蔽效能（30MHz~1GHz） 測試中， 發現在 90MHz、 180MHz、 270MHz 附近的屏蔽效能顯著下降， 90MHz 屏蔽效能比周?chē)l點相比下降達 15dB 以上。

通過在機柜內放置吸波材料，破壞機柜的諧振條件。重新測試，三頻點處屏效無改善。屏蔽效能降低非諧振所致，原因何在？

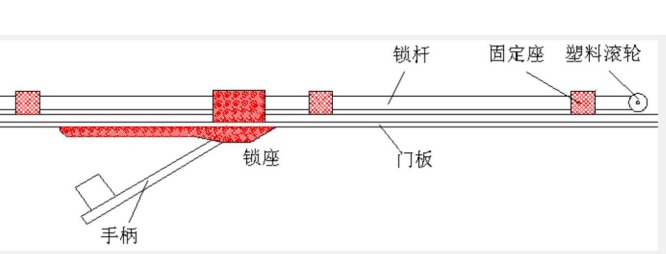

門鎖由手柄、鎖座、鎖桿、固定座、滾輪組成，其中鎖座、手柄、鎖桿為金屬，而固定座和滾輪為塑料。轉動手柄，即可帶動鎖桿和滾軸，將門關緊或打開。結構如下圖所示：

經分析，發現機柜門鎖搭接不良。機柜門由鍍鋅鋼板和裝飾邊組成，裝飾邊是不導電的，而鎖座和手柄恰好好安裝在裝飾邊上面。由于固定座和滾軸為絕緣體，門鎖與機柜門絕緣。故上下鎖桿和鎖座在機柜內部構成兩根半振子接收天線，而門鎖外面的手柄和鎖座構成發射天線。門鎖以收發天線的形式破壞機柜屏蔽完整性，導致屏蔽效能降低。

半振子天線為窄帶諧振式天線，設振子長為L(zhǎng)， 則諧振波長 l＝4L/n， 諧振頻率為 f = Cn/4L，n=1， 2， 3， …，其中 n=1 時天線效率最高。 鎖桿長為 0.8m，即可得 n=1,2,3 時的諧波頻率分別為93.75MHz、 187.5MHz、 281.25MHz。 諧振頻率與測試數據相吻合。

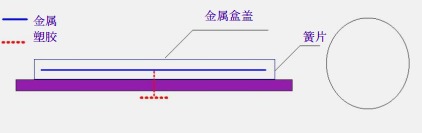

將鎖的手柄和鎖座改成塑膠件，鎖桿上加一個金屬蓋，鎖桿通過金屬蓋伸出并用簧片屏蔽，鎖就安裝在機柜的屏蔽體之外。另外，鎖桿與門板之間采用鋁合金固定座，保證鎖桿與屏蔽體的可靠電接觸。如下圖所示：

采用兩項措施后，經測試，機柜屏蔽效能達到了預期指標。

保持結構件的電連續性是屏蔽設計的關鍵。除了通風孔，線纜，門鎖的處理也是非常重要的。天線效應在機柜中十分常見，設計時要十分謹慎。避免天線效應最有效的方法是將機柜內外不帶電金屬構件可靠地連接到屏蔽體上，確保與屏蔽體等電位。
