非常全面的電源安規認證技術介紹

開關電源安規認證

一、為什么要申請安規認證？
許多國家都要求出口到其國家的特定產品應通過安全認證且印有相應的安全標記，如歐洲的CEMark認證，中國從2002年5月1日起強制實行的3C認證等。另外，歐洲國家的許多消費者認為僅僅只有CEMark是不夠的（因?yàn)閺S商可以自我宣稱CEMark），還必須有一個標記如TUVGS、NEMKO等，以確認此產品已經公認的認證機構認證過?？梢钥闯?，申請安規認證是進入上述市場所必須的。另外，認證分強制型認證和非強制型認證。強制型認證有CE、3C、PSE（日本）等，非強制型認證有TUVGS、UL等，非強制型認證沒有強制的認證要求，但出于保障消費者的信心等原因而申請此認證。

二、常見的認證項目
目前我們電源最常見的認證項目有兩大類，即EMC和安規。另外還有能效，RoHs，WEEE等等。
認證標志

三、安規申請步驟安規申請可分為以下三個步驟：
（1）申請前： ?確認產品需要哪種認證、適用哪種安規標準； ?研究相應的安規標準并通過相應的測試和評估來確保產品能夠符合此標準；?聯系信用、聲譽佳的安規測試機構或?qū)嶒?yàn)室； ?從安規測試機構或?qū)嶒?yàn)室取得申請表和報價單，商討認證費用和其它認證事宜；?準備充足的測試樣品、材料和充分的文件；
（2）申請中： ?提交申請表、初期費用、測試樣品、材料及文件，開始認證程序；?監測認證進程，出現較小的問題時和測試機構討論、協商解決； ?出現較大的問題后，需要修改結構或設計時，應立即修改，且相應的文件和測試樣品也應立即提交。 ?測試通過后，安規機構首次工廠檢查； ?交清所余申請費用，取得測試報告和證書，檢查，存檔；
（3）申請后： ?在產品上打上該認證標記； ?安規機構每年不定期工廠檢查； ?當設計有改動時，不管是小改動還是大改動，均須通知安規測試機構并得到其認可，當有大改動時，安規機構會可能要求補做測試。

四、主要測試之安規項目
--抗電強度（耐壓）
--漏電流/接觸電流
--接地阻抗
--溫度測試
安規測試的主要項目有以下：
1.抗電強度 (耐壓) 2.接地阻抗 3.漏電流 4.電容泄放電壓 5.絕緣阻抗 6.濕度測試 7.工作電壓 8.輸入測試 9.銘牌 10.安全距離 11.穩定性 12.沖擊測試 13.球壓測試 14.異常測試 15.過載測試 16.限電流測試 17.限功率測試 18.跌落測試
1.抗電強度
抗電強度（Electric strength）測試就是我們常說的耐壓測試。其目的在于確認設備中使用的固體絕緣是否足夠。對于開關電源而言，我們常于指定的端子之間施加要求的電壓進行耐壓測試。
測試方法：
（1）測試前應將Input各端子短路為一點（PRI），Output各端子短路為一點（SEC），F(xiàn)G單獨一點后始可測試。
（2）測試持續時間為1分鐘，試驗電壓從零逐漸升高到規定的電壓值（上升時間至少1s，一般3s）；
（3）原則上，測試應在正常溫升測試完成后，設備仍然處于充分發熱狀態的條件下進行；
（4）耐壓測試漏電流設置為10mA,燈具類要求5mA(L/N-FG)
2.漏電流/接觸電流
接觸電流測試是指流過模擬人體阻抗網絡電流的測試。其目的在于確認設備是否會產生人體觸電危險。
（1）測試條件：
I/P：Vin max.×1.10 / 60Hz（Vin max.=規格貼紙標示Max.）
O/P：No Load Ta：25℃
（2）測試方法：
1.為了保證測量的準確性，被試設備須放置在絕緣的桌上
2.如果報備有不同規格的Y電容，必須選用最大容量的電容來進行測試。
（3）標準限值：
1.EN60950-1 外殼接地設備：3.5mA，外殼不接地設備：0.25mA
2.UL8750 0.5mA (輸入150VAC以下) 0.75mA(輸入150VAC以上）
注：要求UL8750認證的電源，考慮到測試設備及方式差異，如采用EN60950-1的設備測試，漏電流需控制在0.37mA以下。根據經驗，請盡量維持一次側電容+跨接電容在5500pF以下
3.接地阻抗
接地阻抗測試的目的在于考量在異常情況時產品的保護接地是否能正常運作。
測試方法：
1.測試電流為2倍的電路電流（歐規常用32A，北美用40A）
2.測試電壓不超過12 V，
3.持續時間：
保護電流小于30A：2分鐘
保護電流大于30A且小于60A：4分鐘
4.判定方法:
保護電流小于16A:接地阻抗不得超過0.1Ω
保護電流大于16A:跨接在保護導體上的電壓不得超過2.5V
接地阻抗測試時，一端接保護接地端子，另一端一般考慮的測試點為:
1. 有PE標識的地方
2. PCB上安全接地銅箔的最遠端
3. 使用者可觸碰的金屬外殼
4.溫度測試
溫度測試是指在產品設計規定的環境溫度下，電子設備中的各個部件高出環境的溫度，以此評估產品是否會熱的和著火相關的危險。
1.測試條件：
輸入：Vin min. -10%/ Vin max. +10%(115V/230V切換須分開測試)
輸出：Full Load
環溫：25℃（熱帶需以35℃為環溫），或者產品定義的環溫（選最差環境測量）
2.測試方法：
1.將Thermo Coupler穩固的固定于需要量測的物體或零件上。
2.Thermo Coupler末端需以熔焊結成球狀。
3.須于無風烤箱內進行測試。
3.測試零件：
熱源及易受熱源影響部份。
例如：輸入端子、Fuse、XY電容、輸入電感、濾波電容、橋整、熱敏、突波吸收器、輸出電容、輸出電感、變壓器、鐵芯、繞線、散熱片、壓敏電阻、導熱膠、大功率半導體、Case、熱源零件下之PCB等等。(注意：變壓器測溫度點必須有線包，非磁芯)
4.零件溫度限制：
a.零件上有標示溫度者，以標示之溫度為基準。

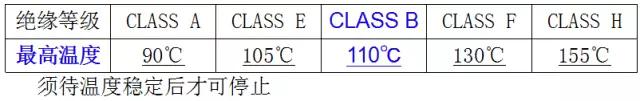

b.在任何環境下變壓器最高溫度可分為:
