電源PCB設計中的常見錯誤 | |||||

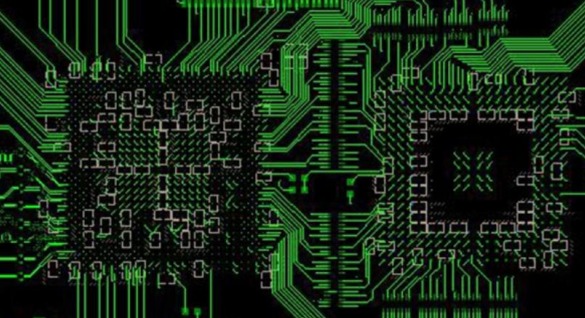

當你使用EDA完成電源適配器PCB布局布線,又檢查網絡和DRC都沒有報錯的情況下,一塊PCB是不是就完成了呢?答案當然是否定。 很多初學者也包括一些有經驗的工程師,由于時間緊或者不耐煩亦或者過于自信,忽略了后期檢查。結果出現了一些很基本的BUG,以下列舉了一些最基本的并且最容易出錯的要素,作為后期檢查。 1、元件封裝 (1)焊盤間距。如果是新的器件,要自己畫元件封裝,保證間距合適,焊盤間距直接影響到元件的焊接。 (2)過孔大?。ㄈ绻校?duì)于插件式器件,過孔大小應該保留足夠的余量。 (3)輪廓絲印。器件的輪廓絲印最好比實際大小要大一點,保證器件可以順利安裝。 2、直流電源適配器布局 (1)IC不宜靠近板邊。 (2)同一模塊電路的器件應靠近擺放。比如去耦電容應該靠近IC的電源適配器腳,組成同一個功能電路的器件優先擺放在一個區域,層次分明,保證功能的實現。 (3)根據實際安裝安排插座的位置。插座都是引線到其他模塊的,根據實際結構,為了安裝方便,一般采用就近原則,安排插座的位置,而且一般靠近板邊。 (4)注意插座方向。插座都是有方向的,方向反了,線材就要重新定做。對于平插的插座,插口方向應該朝向板外。 (5)干擾源要遠離敏感電路。高速信號、高速時鐘或者大電流開關信號都屬于干擾源,應該遠離敏感電路,比如復位電路,模擬電路。 3、布線 (1)線寬大小。線寬要結合工藝、載流量來選擇,最小線寬不能小于PCB廠家的最小線寬。同時保證承載電流能力。 (2)差分信號線。對于USB、以太網等差分線,注意走線要等長、平行、同平面,間距由阻抗決定。 (3)高速線注意回流路徑。高速線容易產生電磁輻射,如果走線路徑與回流路徑形成面積過大,就會形成一個單匝線圈向外輻射電磁干擾。所以走線的時候要注意旁邊有回流路徑,多層板設置有電源層和地平面可以有效解決這個問題。 (4)注意模擬信號線。模擬信號線應該與數字信號隔開,走線盡量避免從干擾源旁邊走過,而且走線越短越好。
文章轉載自網絡,如有侵權,請聯系刪除。 | |||||
| 發布時間:2018.10.27 來源:電源適配器廠家 |
