充電器電壓控制環

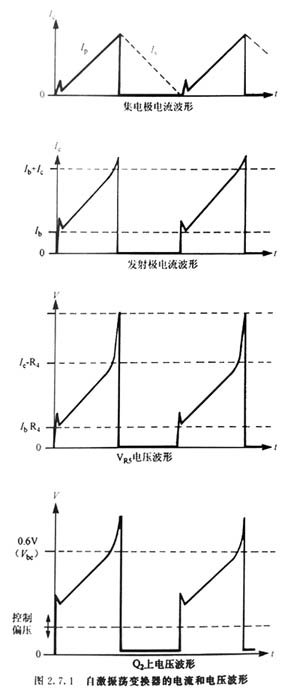

圖表示桌面式電源適配器在穩態電壓控制條件下Q1的集電極和發射極電流波形。發射極電流波形表示了在基極驅動電流成分1作用下的直流偏壓。發射極電流在R4兩端產生電壓。R兩端的電壓（Vg）波形表示R中緩沖電流影響R4兩端的電壓，它使導通期間結束前其電壓快速增加。Q2的電壓波形表示從OC1和R引入的控制電流在R3上產生直流偏壓影響R的電壓波形。

如圖所示，Q1導通時變壓器原邊會建立電流。R兩端產生一“鋸齒”形電壓，該電壓經R和R3加在Q2的基極。流過R4和OC1的控制電流使Q2的基極偏壓更加變正，當Q2的基極電壓達到0。6V時，導通脈沖結束。這使Q2導通而Q1關斷。

只要Q1開始關斷，其集電極電壓就會升高，就有電流在緩沖元件D2、C和R中流過，由于R的阻值高于R，R3上的電壓進一步增加。該增加的電壓加于Q2的基極，為Q1提供再生導通作用，并使Q關斷。

如果光耦合器OC1不導通，則當R，兩端的電壓達到0。6V時Q2將仍然導通，去除主晶體管Q的基極驅動使其關斷。結果無論控制電路狀態如何，不需要增加其他限流電路就可限制原邊電流的最大值。

可是當達到所需的12V輸出電壓時，分流調節器V1將會導通，驅動電流流過光耦二極管OC1。這樣，光耦晶體管OC1將導通，驅動電流流入電阻器網絡R3、R和R3。流過OC1的電流在R兩端由發射極電流產生的三角波形上疊加一固定正向偏壓。因此Q將以R中較低的電流幅值關斷?？梢詫⒐怦钇敷w管OC1看作一個恒流源（高阻抗）。因此它除了增加直流偏壓外并不影響三角波的形狀，用于使環穩定的元件R和C1使電壓控制環的響應與電流控制環的相比較慢。

只要需要的輸出功率小于限定值，電壓控制環可將Q2的基極偏壓復位以維持輸出電壓恒定。

LED燈電源適配器作為功率限定值的最后調整，電阻R4向Q2提供一固定的分壓。由于R4上的附加電壓跟隨輸入電壓的變化，因此在輸入電壓增大時這也可減小電流峰值。最后，在可變頻率系統中它也可以引入某種補償以改善輸入紋波抑制。
