對角半橋反激變換器

這種變換器又稱為雙晶體管變換器，特別適合于功率場效應晶體管的工作。因此該例中使用MOSFET元件，但同樣的設計過程也可用于晶體管工作中。

該結構可提供所有的反激式工作模式，即固定頻率、可變頻率以及完全或不完全能量傳遞工作模式。不過附加的功率元件和其驅動隔離會增加成本。

工作原理

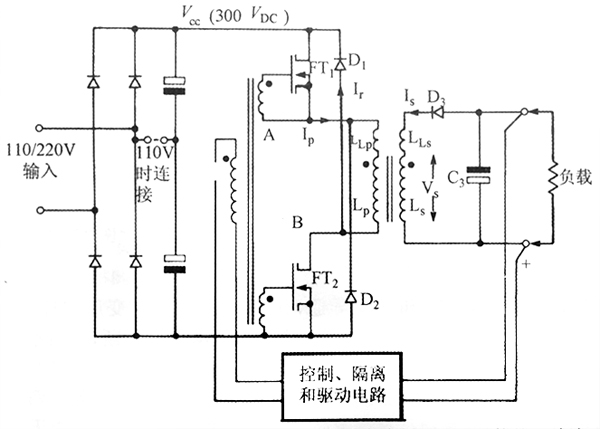

圖所示的電路中，變壓器原邊的兩個功率場效應管FT1和FT2對高壓直流電源適配器進行開關?？刂齐娐夫?qū)動這兩個開關，使其同時導通和關斷。反激作用發生在關斷狀態，就像前面的反激例子一樣。

控制、隔離和驅動電路與前面在單端反激變換器中使用的類似。一個小的驅動變壓器為兩個場效應管提供同步的隔離驅動信號。

應該注意到跨接的二極管D1和D2將多余的反激能量回送電網，并在FT1和FT：產生強烈的電壓鉗位，其值僅高于或低于電源適配器電壓一個管壓降。因此可大膽地使用額定值為400V的開關元件，而該結構非常適合于功率場效應管。此外，二極管D1和D2的能量恢復作用免去了恢復繞組或多余的大滯后元件，其電壓和電流波形示于圖中。

由于變壓器漏感在電路的工作中扮演了重要的角色，把原邊和副邊元件的分布漏感集中成總電感Llp和Lls的效果，這樣變壓器可視為理想變壓器。

功率部分工作如下：當FT和FT：導通，電源適配器電壓將加在變壓器原邊L和漏感L兩端。所有繞組的起始端將為正，輸出整流二極管D3反偏而關斷，因此在導通期間副邊無電流流過，副邊漏感L，可以忽略。

在導通期間變壓器原邊電流線性增加（見圖），如下式定義：

 （1／2）LpIp2能量儲存在變壓器的耦合磁場中，（1／2）LlpIp2能量儲存在有效漏感中，在導通期間結束時，F(xiàn)T和FT：同時關斷，MOSFET中原邊電源適配器電流將降到零。可是如果沒有相應磁通密度的變化磁場強度就不會變化，而且變壓器上的所有電壓將由于反激作用反向。二極管D和D2導通，將原邊反激電壓（由原邊漏感產生）鉗位在電源適配器電壓。由于所有的繞組極性反向，副邊電動勢V。使輸出整流二極管D3導通，并在副邊繞組中建立由副邊漏感LL決定的電流Is。

當副邊電流達到n1時，在此n是匝比，儲存在原邊漏感L中的能量已傳送回電源適配器，能量恢復鉗位二極管D1和D2停止導通，原邊電壓V將降回到反饋的副邊電壓。此時原邊兩端的電壓為C3兩端的電壓（正如普通變壓器對原邊的作用一樣），該鉗位反激電壓必須設計為小于電源適配器電壓V，另一方面，所有的反激能量都會返回電源適配器?？墒窃谡l件下，完全能量傳遞系統中的FT1和FT2保持關斷期間，儲存在變壓器磁場中的剩余能量將傳遞到輸出電容器和負載。在關斷期間結束時，一個新的功率周期將開始，這個過程會繼續下去。
