A類別瞬變抑制濾波器

A類別瞬變抑制濾波器

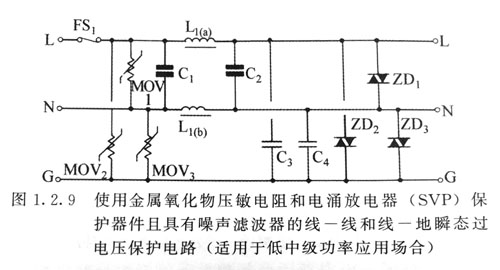

圖為A類別保護單元中可見的交流電源適配器濾波器與瞬變抑制器件的典型組合電路。

電感L1（a）、L1（b）和電容C1~C4組成了普通噪聲濾波網絡。在此濾波網絡的輸入端，壓敏電阻MOV1~MOV3提供了對產生于交流線路的瞬變壓力的第一級保護。在非常短的動態高壓瞬變過程中，壓敏電阻的鉗位作用與在串聯電感上的電壓降一起，阻止了大部分的瞬變電壓向輸出端的傳導。

在更持久應力的情況下，電感La和L（u所流過的電流將增大到某值，此值能使電容C2和C充電到能使瞬態抑制二極管ZD、ZD2、ZD3導通的電壓值。在所有的電流應力升高到這些瞬態抑制二極管的雪崩電壓鉗位值時，這些二極管能防止輸出電壓超過它們的額定鉗位值，如果達到了這一電平時二極管仍未能使電路短路來燒掉保護熔斷器FS1，那么整個設備將處于不安全狀態。然而，這種非常高的電壓應力不會發生在A類別的場合應注意到抑制器件也可阻止由驅動設備產生而回饋到電力線上的瞬變電壓。當系統中的多臺設備連接到同一電力線時，這是非常重要的優點。

在本例中，英規電源適配器瞬態過電壓保護電路為差模（火線到中線）和共模（火線和中線到地線）應力提供了保護。隨后將會說明雖然常常只提供差模保護，但產生共模應力的情況在實踐中常會發生。因此，對整個系統的這種情況進行保護是有必要的。

共模瞬變抑制這一明智做法被懷疑為可能存在危險，因為在瞬變情況下的地回路會產生電壓“電震”，見第二部分213節隨后將表明這種效應是不可避免的，如果要提供全范圍的保護應該用其他方法處理。
