電源適配器前沿消隱

為什么要前沿消隱?問題在于電源適配器變壓器存在寄生電容?同時開關管的漏-源極之間也存在寄生電容,開關管開通時,這些寄生電容將充電或放電,這個充?放電電流峰值可能很高,甚至超過過電流閾值?

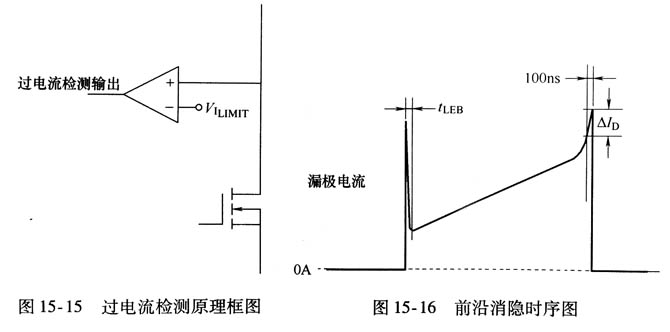

如圖15-16所示?

如果游戲機電源適配器過電流檢測到這個數(shù)值,必然會做出過電流狀態(tài)的輸出,關閉開關管,而事實上實際的變壓器一次側(cè)的勵磁電流還很小,遠遠不夠輸出的需求?

為了避免這類事件的發(fā)生,在UC3842的附屬電路中需要加一個RC低通濾波器來濾除這一電流檢測信號尖峰?

在TOP Swich中由于不能加RC低通濾波器電路,所以附加了前沿消隱功能?
