多路輸出電源開關電源模塊的參數

多路輸出電源的設計
為了消滅機架后面雜亂的電源適配器和拖線,多路輸出電源適配器應盡可能設計得結構簡單、緊湊,高效、穩定,擬定采用多個開關電源適配器模塊。
電壓的分級
網絡設備的電源適配器共有10種,為了減少模塊的種類,以便今后維護,必須對網絡設備供電電壓進行分析并分級,具體做法如下:①對于采用開關電源適配器的網絡設備,直接選用相應輸出電壓的開關電源適配器模塊供電;②對于采用整流電源和穩壓電源適配器的網絡設備,均可采用穩壓電源供電,為了減輕網絡設備內部穩壓電路的負荷,在保證大于穩壓電路最小工作壓差的前提下,盡可能地采用較低的電壓;③結合穩壓電源適配器的輸出電壓范圍,并比對標準開關電源模塊的電壓系列,列出的多路輸出電源的5級電壓,即5V、8.5V、15V、24V、48V。

輸出路數的確定

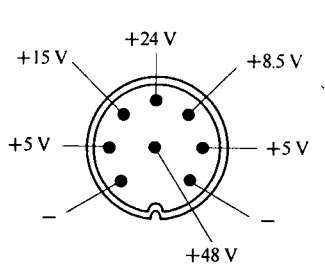

由于電源適配器及網絡設備都分層放置在機架上,多路輸出電源適配器也采用標準機箱制作。根據機架的高度,確定多路輸出電源適配器的輸出路數為15路,每路均可同時輸出5級電壓。為了使輸出接線簡潔、整齊,多路輸出電源采用8芯航空插頭插座(見圖2),其中:2芯作電源負極;由于5V用電設備較多,且電流較大,2芯作5V正極;另4芯分別作為8.5V、15V、24V、48V的正極。
多路輸出電源開關電源模塊的參數

模塊的選型
多路輸出電源的核心部件是開關電源模塊,其性能的優劣決定了多路輸出電源的穩定性、可靠性。經過市場調研,并向制造廠家技術人員咨詢,開關電源模塊的選型最好遵循以下原則:
①產品由國內專業開關電源廠家生產;
②產品通過國際質量、安全認證;
③產品的機型尺寸執行國家標準,以便其損壞時可采購到不同廠家生產的同類型產品。
根據網絡設備電源適配器的輸出電壓的分級,選定了5V、8.5V、15V、24V、48V標準開關電源模塊。各開關電源模塊的性能參數見表3。

表 3　多路輸出電源適配器開關電源模塊的參數

性能參數名稱	5V、20A	8.5V、12A	15V、10A	24V、3A	48V、2A
型號	GZT-H100S5	GZT-H100S8.5	GST-H150S15	GSM-H75S24	GZT-H100S48
網絡設備數量/臺	13	5	5	2	1
單臺最大電流/A	1.26	0.86	0.67	0.16	0.11
額定輸入電壓/V	170～264	170～264	170～264	170～264	170～264
額定輸入頻率/Hz	47～63	47～63	47～63	47～63	47～63
額定輸出電壓/V	5V, ±10%可調整	8.5V, ±10%可調整	15V, ±10%可調整	8.5V, ±10%可調整	48V, ±10%可調整
輸出波紋電壓/mV	≤50	≤80	≤ 100	≤180	≤ 180
保護功能(自動關機 )	過載 15%, 過壓 15%	過載 15%,過壓 15%	過載 15%, 過壓 15%	過載 15%,過壓 15%	過載 15%, 過壓 15%
溫度系數/℃- 1	±0.02%	±0.02%	±0.02%	±0.02%	±0.02%
對地絕緣強度/V min- 1	交流 1 500	交流 1 500	交流 1 500	交流 1 500	交流 1 500
對地絕緣電阻 M/ Ψ	50, 直流 500V	50, 直流 500V	50, 直流 500V	50, 直流 500V	50, 直流 500V
工作溫度/℃	0～45	0～45	0～45	0～45	0～45
相對濕度 (無結露 )/1	20%～90%	20%～90%	20%～90%	20%～90%	20%～90%
冷卻形式	自然冷卻	自然冷卻	自然冷卻	自然冷卻	自然冷卻
外形尺寸/mm	199 ×98 ×40	199 ×98 ×40	199 ×98 ×40	160 ×98 ×40	199 ×98 ×40
質量/g	600	600	680	430	600
