電阻的工藝與結構 |

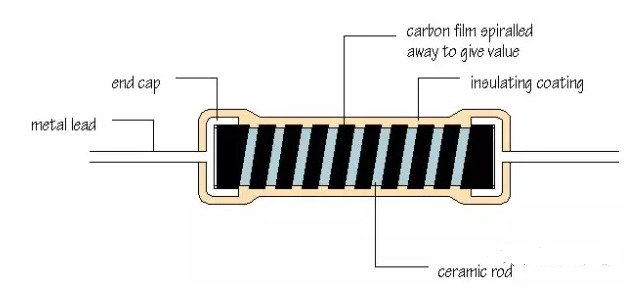

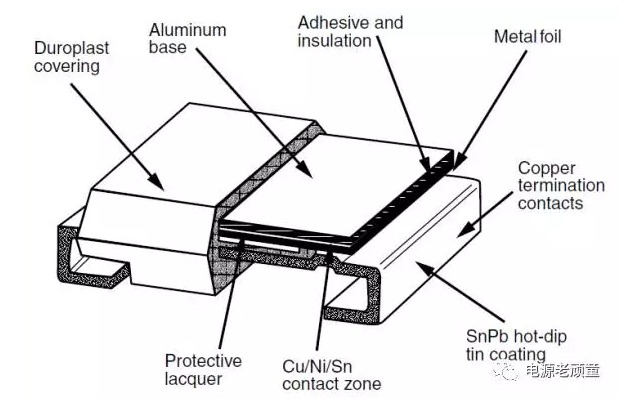

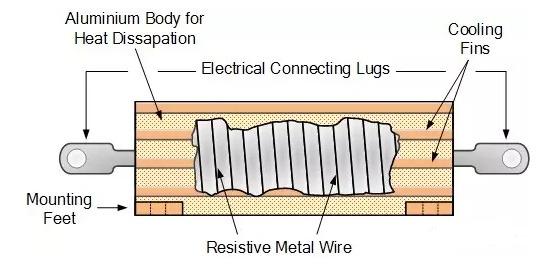

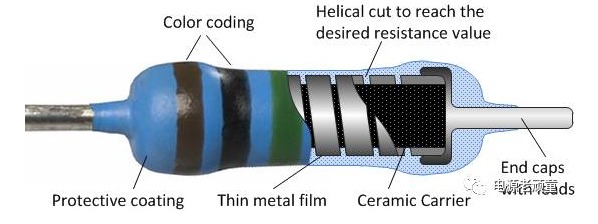

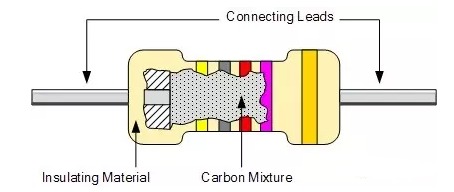

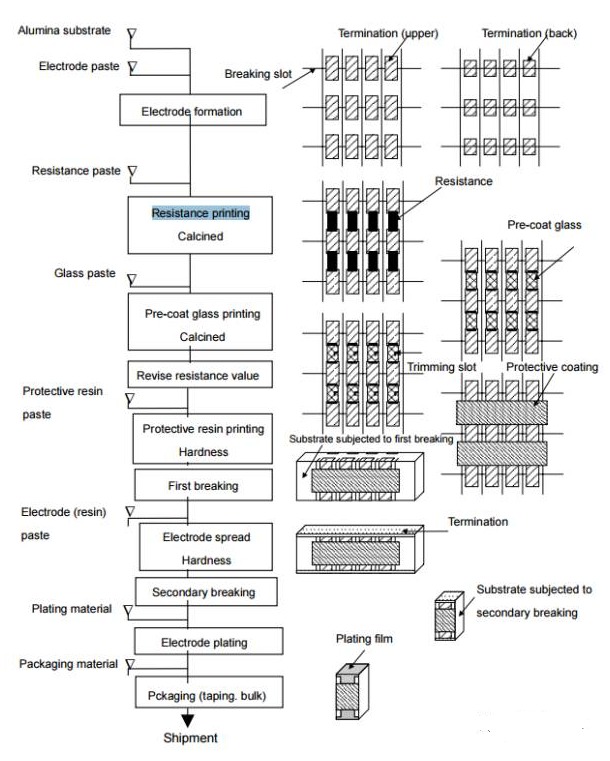

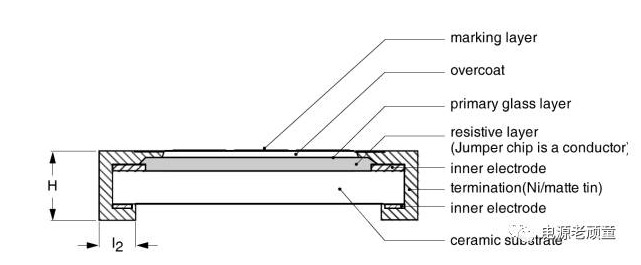

電阻的工藝種類繁多,可以根據阻值是否可以變化,分成兩大類介紹:固定電阻、可變電阻 1.1 電源適配器固定電阻 固定電阻,顧名思義就是電阻值是定值,不可變。大多數時候,我們使用的電阻都是固定值的??梢愿鶕?jù)封裝的不同大致再分類 1.1.1 電源適配器軸向引線電阻(Axial Leaded Resistor) 軸線引線電阻通常都是圓柱形,兩個外電極是圓柱體兩端的軸向?qū)Ь€,根據材料和工藝的不同還可以再分為多種。 電源適配器繞線電阻(Wire Wound Resistor) 繞線電阻是將鎳鉻合金導線繞在氧化鋁陶瓷基底上,一圈一圈控制電阻大小。繞線電阻可以制作為精密電阻,容差可以到0.005%,同時溫度系數非常低,缺點是繞線電阻的寄生電感比較大,不能用于高頻。繞線電阻的體積可以做的很大,然后加外部散熱器,可以用作大功率電阻。 6w電源適配器碳合成電阻(Carbon Composition Resistor) 碳合成電阻主要是由碳粉末和粘合劑一起燒結成圓柱型的電阻體,其中碳粉末的濃度決定了電阻值的大小,在兩端加鍍錫銅引線,最后封裝成型。碳合成電阻工藝簡單,原材料也容易獲得,所以價格最便宜。但是碳合成電阻的性能不太好,容差比較大(也就是做不了精密電阻),溫度特性不好,通常噪聲比較大。碳合成電阻耐壓性能較好,由于內部是可以看作是碳棒,基本不會被擊穿導致被燒毀。 電源適配器碳膜電阻(Carbon Film Resistor) 碳膜電阻主要是在陶瓷棒上形成一層碳混合物膜,例如直接涂一層,碳膜的厚度和其中碳濃度可以控制電阻的大小;為了更加精確的控制電阻,可以在碳膜上加工出螺旋溝槽,螺旋越多電阻越大;最后加金屬引線,樹脂封裝成型。碳膜電阻的工藝更加復雜一點,可以做精密電阻,但由于碳質的原因,還是溫度特性不太好。 6w電源適配器金屬膜電阻(Metal Film Resistor) 與碳膜電阻結構類似,金屬膜電阻主要是利用真空沉積技術在陶瓷棒上形成一層鎳鉻合金鍍膜,然后在鍍膜上加工出螺旋溝槽來精確控制電阻。金屬膜電阻可以說是性能比較好的電阻,精度高,可以做E192系列,然后溫度特性好,噪聲低,更加穩定。 金屬氧化物膜電阻(Metal Oxide Film Resistor) 與金屬膜電阻結構類似,金屬氧化物膜主要是在陶瓷棒形成一層錫氧化物膜,為了增加電阻,可以在錫氧化物膜上加一層銻氧化物膜,然后在氧化物膜上加工出螺旋溝槽來精確控制電阻。金屬氧化物膜電阻最大的優勢就是耐高溫。 1.1.2 電源適配器片狀電阻 金屬箔電阻(Metal Foil Resistor) 金屬箔電阻是通過真空熔煉形成鎳鉻合金,然后通過滾碾的方式制作成金屬箔,再將金屬箔黏合在氧化鋁陶瓷基底上,再通過光刻工藝來控制金屬箔的形狀,從而控制電阻。金屬箔電阻是目前性能可以控制到最好的電阻。 厚膜電阻(Thick Film Resistor) 厚膜電阻采用的絲網印刷法,就是再陶瓷基底上貼一層鈀化銀電極,然后在電極之間印刷一層二氧化釕作為電阻體。厚膜電阻的電阻膜通常比較厚,大約100微米。具體工藝流程如下圖所示。 厚膜電阻是目前應用最多的電阻,價格便宜,容差有5%和1%,絕大多數產品中使用的都是5%和1%的片狀厚膜電阻。 電源適配器薄膜電阻(Thin Film Resistor) 薄膜電阻就是氧化鋁陶瓷基底上通過真空沉積形成鎳化鉻薄膜,通常只有0.1um厚,只有厚膜電阻的千分之一,然后通過光刻工藝將薄膜蝕刻成一定的形狀。Thin Film工藝在此前電容和電感的文章中已經提到過多次了,光刻工藝十分精確,可以形成復雜的形狀,因此,薄膜電容的性能可以控制的很好。
文章轉載自網絡,如有侵權,請聯系刪除。 |
