壓敏電阻的作用

壓敏電阻的作用

壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性,當過電壓出現在壓敏電阻的兩極間,壓敏電阻可以將電壓鉗位到一個相對固定的電壓值, 從而實現對后級電路的保護。

主要作用:過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈沖、限幅、高壓滅弧、消噪、保護半導體元器件等。

主要參數有:壓敏電壓、通流容量、結電容、響應時間等。

壓敏電阻的響應時間為ns級,比空氣放電管快,比TVS管(瞬間抑制二極管)稍慢一些, 一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。

選取壓敏電阻的方法

壓敏電阻雖然能吸收很大的浪涌電能量, 但不能承受毫安級以上的持續電流,在用作過壓保護時必須考慮到這一點。壓敏電阻的選用,一般選擇標稱壓敏電壓V1 mA和通流容量兩個參數 。

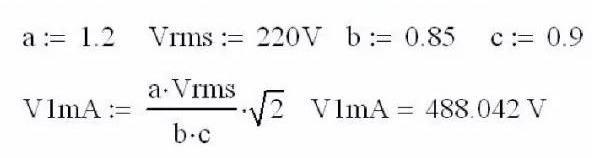

a為電路電壓波動系數, 一般取值1.2.

Vrms為交流輸入電壓有效值。

b為壓敏電阻誤差, 一般取值0.85。

C為元件的老化系數, 一般取值0.9.

2為交流狀態下要考慮峰峰值。

V1 mA為壓敏電阻電壓實際取值近似值

通流容量，即最大脈沖電流的峰值是環境溫度為25°C情況下,對于規定的沖擊電流波形和規定的沖擊電流次數而言, 壓敏電壓的變化不超過±10%時的最大脈沖電流值。

選取壓敏電阻的方法

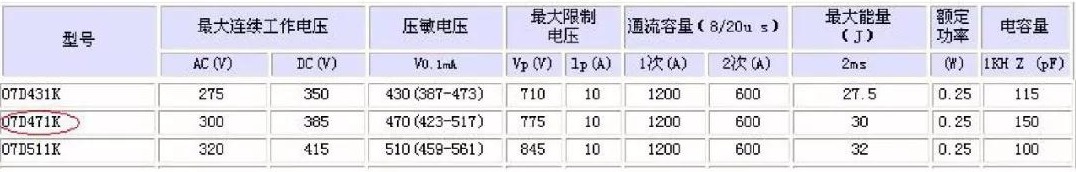

結合前面所述,來看一下本電路中壓敏電阻的型號所對應的相關參數。

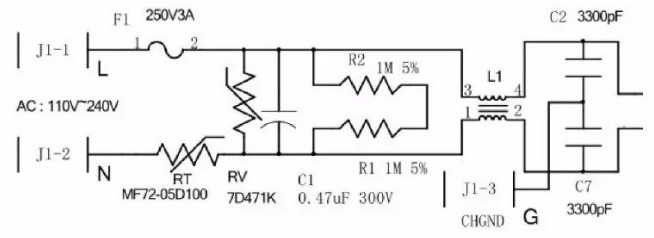

EMI電路

X電容,共模電感(也叫共模扼流圈) , Y電容

根據l EC 60384-1 4,安規電容器分為X電容及Y電容:

1 . X電容是指跨與L-N之間的電容器,

2. Y電容是指跨與L-G/N-G之間的電容器.
