簡單的密勒效應的實驗電路 |

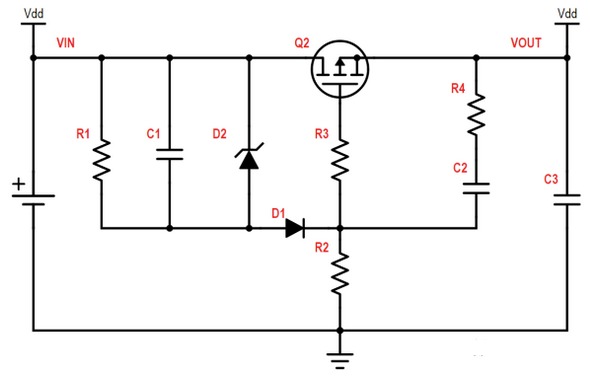

下圖是一個簡單的密勒效應的實驗電路,可以應用于控制工作電流不大的電路的上電沖擊電流。 電路中C1即Cgs,可以防止Vgs抖動,VIN開啟通常都是開關或者直接插拔,Cgs有助于消除由于機械抖動導致的Vgs抖動,所以C1不能太小。C2即Cdg,Cdg與一個小電阻串聯,主要目的是防止Idg過大,此外上電時,C1和C2有一個交流分壓,所以C1最好遠大于C2,防止MOS管誤開啟。D2是一個TVS,防止Vgs過壓,導致MOS管閂鎖。 三、相關計算 既然是計算,那么面臨的問題就是計算什么?我們要利用密勒效應控制沖擊電流,那么電流,也就是Ids是我們的計算對象。通過上文我們知道,密勒效應期間MOS管的柵源電壓Ugs是保持不變的,那么Ugs就是我們需要計算的對象。 Ugs和Ids,共兩個未知數,因此,需要建立兩個獨立的方程才能求得結果。 方程一 第一個方程來自于MOS管的特性,MOS管是電壓控制型器件,由Ugs可以控制Ids,從教科書上可以找到如下公式 , Ids=Ido(Ugs/Ugs(th)-1)^2 上述公式需要兩個參數,就是Ido和Ugs(th),獲取這個參數最好的方式,就是從MOS管的規格書上找到轉移特性曲線,如下圖 然后根據實際的Ids和Ugs,挑出兩組值,就可以解出Ido和Ugs(th)。也可以用多組值利用數值方法,最小二乘法之類的擬合出一個Ido和Ugs(th)。 有了方程一,Ids和Ugs關系就知道了。 方程二 第二個方程來自于密勒效應,即密勒效應期間,柵源電源Ugs保持不變。 就是dUgs/dt=0,上文推出了Ids/Cds=Idg/Cdg。 此時又多了一個Idg為未知數,但I(xiàn)dg是實際電路電路參數決定的。 分析一下第二節中的電路圖。 (Vin-Vsg)/R2-Idg=Vsg/R1 也就是(Vin-Vsg)/R2-IdsCdg/Cds=Vsg/R1,這就是方程二 方程二也說明可以通過電路參數人為控制密勒平臺。 實測驗證 有示波器和資源的可以焊接一個單板,利用示波器測試,看看與理論計算值是否相符。電源適配器公司驗證過,但信息安全比較嚴,圖片什么的就弄不出來了。好希望家里有個示波器。 要想在示波器上看到密勒平臺,需要注意兩點: 恒流期的Ugs要明顯大于穩定時的Ugs(也就是R1和R2分壓),太接近就看不出來。 密勒平臺持續時間要長,太短就看不出來,也就是恒流對負載電容充電的時間,電容電壓高于一定值就會退出恒流區,這就要求要么充電電流小,要么負載電容很大。 文章轉載自網絡,如有侵權,請聯系刪除。 |
