哪一端接地才能實現低頻屏蔽

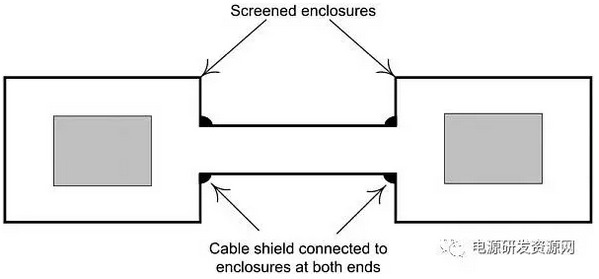

·在電纜的哪一頭連接屏蔽層，連接到什么地方？沒有一個正確的答案，因為與具體應用有關。如果電纜用于連接兩個都包含在屏蔽外殼內以阻止射頻能量出入的裝置時，電纜屏蔽層必須被認為是電源適配器外殼的延伸，因此兩端都必須通過低電感方式連接到屏蔽外殼，最好是連接器屏蔽體本身。

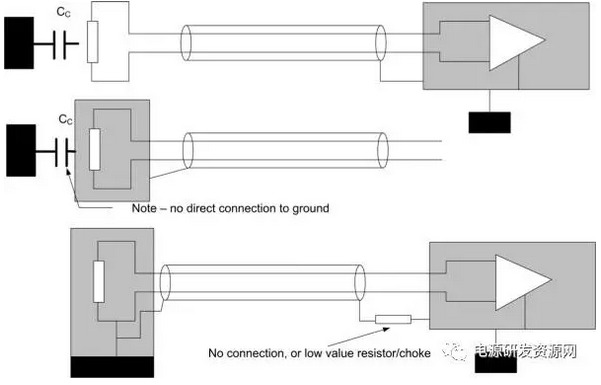

必須為這些屏蔽層電流提供低阻抗的地回路才能使屏蔽層電壓不會變得顯著。當你考慮屏蔽層上感應的噪聲耦合進導體的問題時，則要反過來采取同樣的措施。

四、避表面?zhèn)鬏斪杩?/strong>

在高頻應用中，表面?zhèn)鬏斪杩垢拍罘浅Ｓ杏?，可以用來衡量屏蔽效果。它是由于屏蔽層中干擾電流流動引起的屏蔽電纜內部和外部導體之間產生的電壓比值，單位是每單位長度毫歐姆。不要把表面?zhèn)鬏斪杩古c特征阻抗混為一談，特征阻抗是沒有連接時的阻抗。
·典型的單辮編織屏蔽層的表面?zhèn)鬏斪杩乖?MHz以下大約是10mΩ/m，并隨著頻率的增加，以20dB/10倍頻的速率上升。常見的鋁/聚脂薄膜屏蔽層的這個指標更糟糕，為20dB左右。遺憾的是，電纜制造商很少規定表面?zhèn)鬏斪杩惯@個指標。
