紋波和噪聲形成原因及相應的抑制措施 |

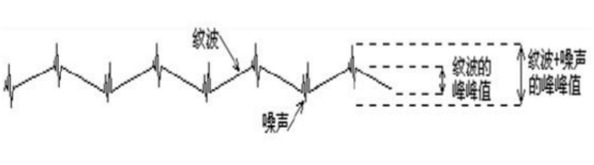

一、開關電源(包括AC/DC轉換器、DC/DC轉換器、AC/DC模塊和DC/DC模塊)與線性電源相比較,最突出的優點是轉換效率高,一般可達80%~85%,高的可達90%~97%;其次,開關電源采用高頻變壓器替代了笨重的工頻變壓器,不僅重量減輕,體積也減小了,因此應用范圍越來越廣。但開關電源的缺點是由于其開關管工作于高頻開關狀態,輸出的紋波和噪聲電壓較大,一般為輸出電壓的1%左右(低的為輸出電壓的0.5%左右),最好產品的紋波和噪聲電壓也有幾十mV;而線性電源的調整管工作于線性狀態,無紋波電壓,輸出的噪聲電壓也較小,其單位是μV。 二、紋波和噪聲的區別 由于開關電源的開關管工作在高頻的開關狀態,每一個開關過程,電能從輸入端被“泵到”輸出端,在輸出電容上形成一個充電和放電的過程,從而造成輸出電壓的波動,而且此波動的頻率與開關管的開關頻率相同,這個波動就是輸出紋波,是疊加在輸出直流上的交流成分,紋波的幅值是該交流成分的波峰與波谷之間的峰峰值。而噪聲是開關電源自身產生一種高頻脈沖串,由發生在開關導通與截止瞬間產生的尖脈沖所造成,噪聲的頻率比開關頻率高的多,噪聲電壓的大小很大程度上與開關電源的拓?fù)?、變壓器的繞制、電路中的寄生參數、測試時外部的電磁環境以及PCB的布線設計有關。 在工程上,在對電源進行測試時,一般并不刻意的去把他們分開,測量的是紋波和噪聲兩者的合成干擾,用峰峰值(VP-P)表示。 三、噪聲波的形成原因及相應的抑制措施簡述如下: (1)噪聲波形如圖7(a)所示。 形成原因:輔助電源或基準電壓穩定性不夠所致。抑制措施:在相關部位并大電容。 (2)噪聲波如圖7(b)所示。 形成原因:布線不合理,引起交叉干擾。抑制措施:調整布線。 (3)噪聲波形如圖7(c)所示。 形成原因:由于變壓器漏磁對采樣形成干擾而引起自激,導致出現正弦振蕩。抑制措施:變壓器要適當加以屏蔽,且屏蔽層要接地。改進變壓器繞制工藝。 (4)噪聲波形如圖7(d)所示。幅值變化隨機、無規則。 形成原因:在于采樣電阻所加電壓過高或印制板絕緣不良。抑制措施:改進采樣。 (5)噪聲波形如圖7(e)所示。 形成原因:整流二極管反向恢復期間引起的尖峰。抑制措施:在二極管上并電容C或RC。 四、電源的輸出紋波噪聲究竟該取多少才合適 完全取決于用電設備對12V電源適配器紋波的要求。 例如數字電路抗干擾能力較強,上百mV都沒有問題;模擬電路要求就會高些,尤其是小信號部件,信號本身就在mV甚至uV數量級,電源紋波當然要小于它們,否則就會帶來強烈干擾。。
