手機快速充電是如何實現的呢？快充工作原理

1.還原充電原理
從物理計算公式上來講，效率(P)=電壓(U)x電流(I)，在電池電量一定的情況下，效率代表著充電速度，因此能夠通過下面3種方法來減少充電時間。
·高電壓恒定電流模式：通常手機的充電過程是，先將220V電壓降至5V充電器電壓，5V充電器電壓再降到4.2V電池電壓。整個充電過程中，假如增大電壓，會產生熱量，因此充電時，充電器會發燙，手機也會發燙。
而且這樣功耗越大，對電池危害也是越大的。
·低電壓高電流模式：在電壓一定的情況下，增加電流，能夠使用并聯電路的方法進行分流，恒定電壓下，進行并聯分流之后每個電路所分擔的壓力越小，在手機中也進行同樣處理的話，則每條電路所承受的壓力也就越小。
·高電壓高電流模式：這種方法而且增大電流與電壓，這樣由之前的公式P=UI,我們可以知道的是，這種方法是增大效率最好的辦法，但增大電壓的而且會產生更多的熱量，這樣其中所消耗的能量也更多，而且電壓與電流不是無限制地隨意增大。

這3種方法有一個共同的問題，那就是對充電器、手機及其充電數據線的電子元件標準更高。高通想利用其技術上的優勢使用第三種方法，而以O(shè)PPO為代表的廠商選擇退而求其次，采用了第二種方法來提高充電效率。

電源功率的物理公式

2.高通QuickCharge2.0
高通QuickCharge1.0技術
最大支持10W的充電效率，這代表著在5V的充電電壓下，充電電流能夠達到2A。而QuickCharge2.0在QuickCharge1.0的基礎上將最大充電效率更進一步增加到了36W，因此大大縮短了充電時間。此外，QuickCharge2.0還支持5V、9V和12V3種電壓，因此更進一步提高充電效率。這代表著1臺高電壓充電器能夠適配更多產品，而且能夠抵消劣質數據線和較長數據線造成的電壓損耗，因此確保充電的效率。
現在早已有許多的智能手機產品支持高通QuickCharge2.0技術，而且以各家的旗艦機型居多。主要包含：
·摩托羅拉MotoX（2014）
·摩托羅拉DroidTurbo
·GoogleNexus6
·三星GalaxyNote4
·三星GalaxyNoteEdge
·索尼XperiaZ3
·索尼Z3TabletCompact
·小米手機4

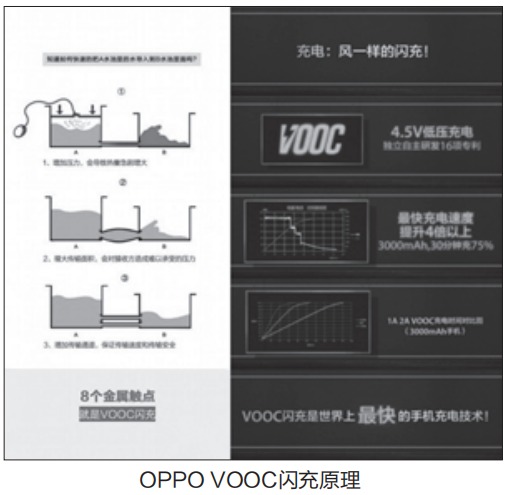

OPPO VOOC閃充原理

3 OPPO VOOC閃充

VOOC閃充相比較傳統充電速度提高4倍之多。30分鐘能夠充到3000mAh電池的75%，并且充十分鐘就可以通話2個小時。OPPO的VOOC閃充就是選用的低電壓高電流模式，確保充電速度的同時也可以減少手機充電時電源適配器與手機的發熱量。OPPO這次向上游廠家訂制了全套的IC器件。第一次使用MCU單片微型計算機來代替?zhèn)鹘y(tǒng)充電電路中的降壓電路。智能的MCU管理芯片能夠自動檢測目前充電設備是不是支持VOOC閃充。
假如支持，將會分段恒流地實現階段性電流的輸出;假如監測到不支持，會自動使用穩定充電電流實現慢速充電。當然，就算是快速充電，但到了后面一段時間，全力沖刺的充電速度總歸要放慢，也就是設計了涓流充電來避免電池過充和避免其他安全副作用。

文章轉載自網絡,如有侵權,請聯系刪除。
