電力線路熔斷器額定值的選擇

       如圖可知，輸入電流有效值是負載、充電器內阻R，和儲能電容值的函數，在低輸入電壓時輸入電流最大。造成熔件發熱的是輸入電流有效值，它決定了熔斷器的持續工作額定值。此外，熔斷器必須能耐受在輸入電壓最大時剛接通的浪涌電流。

       方法：選擇如圖1。6。4所定義的輸入熔斷器的持續工作額定電流有效值，為消除老化影響而預留50%的冗余。

       選擇I2t額定值來滿足浪涌要求，可見第一部分第7章所定義的浪涌要求。

功率因數與效率的測量

       從圖可見，在電容輸入濾波造成的嚴重非線性負載的影響下，輸入電壓只有輕微的畸變，能維持正弦輸入是因為電力線路輸入電阻非常小。然而，輸入電流被嚴重畸變并變得不連續，但表面上仍與電壓同相，呈現為正弦波的一部分。這就出現了基本錯誤：Vin(rms)*Iin(rms)之積就是輸入功率。實際上并非如此！這個積只是輸入伏安乘積，它必須再乘上功率因數才得到有功功率，對電容輸入濾波器來說功率因數典型值為0.6。

       功率因數低的原因是非正弦電流波形含有大量奇次諧波，測量中必須包含各次諧波的相位和振幅。

       具有超過1kHz帶寬的有功功率表能最好地測量輸入功率，許多電動式功率表也是適用的；但要小心含磁心的儀表，這些儀表測量較高次頻率諧波的功率時有相當大的誤差。現代的數字儀表通常是適用的，它們具有大的帶寬、大的波形因數，能讀出有功有效值。要注意的是那些用峰值或平均值讀數而以有效值校準的儀表的使用，如磁電式儀表，這些儀表只能在完全正弦波輸入的情況下才能正確讀出有效值。

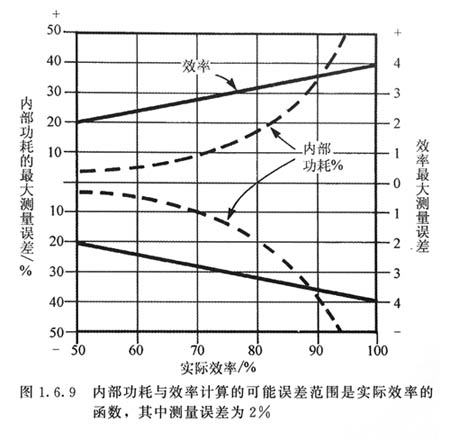

      當進行效率測量時，必須記住這是在相差很小的兩個大數字之間進行比較。正是該差值定義了系統中的功耗，任何讀數上的小誤差都能在可見損耗上帶來很大的誤差。如圖所示，當輸入和輸出測量可能有2%的誤差時，圖中給出了可能的誤差范圍，它是實際效率的函數。

       在一個多輸出的充電器中可能使用了很多測量儀表，存在誤差的可能性是很大的。在使用電動式功率表時不可忽略功率表本身的負載，這種負載總是存在的。這種誤差不能通過校準來消除，它取決于相關的電流與電壓比率，而這個比率在每次測量時都會變化。

      它也取決于儀表的接線方法。一般來說，進行大電流、低電壓測量時，分流器和電流互感器應接在電壓端之前，而相反的接線適合于小電流、高電壓的測量。
