電感的工藝結構

網站首頁 » 新聞 » 行業動態 » 電感的工藝結構

電感的工藝結構

電源適配器電感的工藝大致可以分為3種：

1.16w電源適配器繞線電感(Wire Wound Type)

顧名思義就是把銅線繞在一個磁芯上形成一個線圈，繞線的方式有兩種：

圓柱形繞法(Round Wound)
圓柱形繞法很常見，應用也很廣，例如：


平面形繞法(Flat Wound)
平面形繞法也很常見，大家一定見過一掰就斷的蚊香



圖片來自Bing，蚊香
平面形繞法優點很明顯，就是減小了器件的高度。

由前文的公式可知，磁芯的磁導率越大，電感值越大，磁芯可以是

非磁性材料：例如空氣芯、陶瓷芯，貌似就不能叫磁芯了；這樣電感值較小，但是基本不存在飽和電流
鐵磁性材料：例如鐵氧體、波莫合金等等；合金磁導率比鐵氧體大；鐵磁性材料存在磁飽和現象，有飽和電流。
繞線電感可提供大電流、高感值；磁芯磁導率越大，同樣的感值，繞線就少，繞線少就能降低直流電阻；同樣的尺寸，繞線少可以繞粗，提高電流。

另外，電源設計中，經常遇到電感嘯叫的問題，本質就是磁場的變化引起了導體，也就是線圈的振動，振動的頻率剛好在音頻范圍內，人耳就可以聽見，合金一體成型電感，比較牢固，可以減少振動。


1.2 電源適配器多層片狀電感(Multilayer Type)

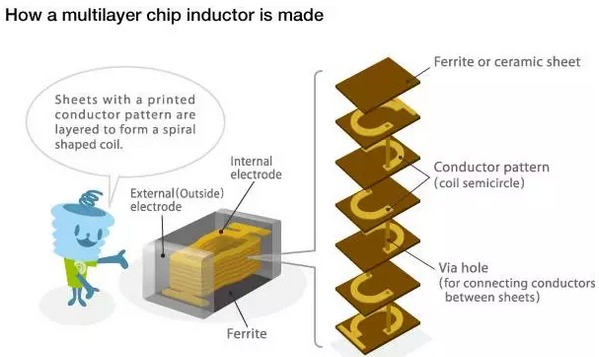

多層片狀電感的制作工藝：將鐵氧體或陶瓷漿料干燥成型，交替印刷導電漿料，最后疊層、燒結成一體化結構(Monolithic)。



多層片狀電感的比繞線電感尺寸小，標準化封裝，適合自動化高密度貼裝；一體化結構，可靠性高，耐熱性好。
引申閱讀：搜索關鍵詞LTCC、Thick Film

1.3 薄膜電感(Thin Film Type)

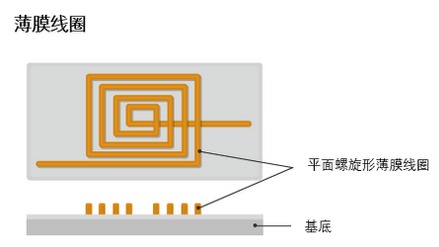

薄膜電感采用的是類似于IC制作的工藝，在基底上鍍一層導體膜，然后采用光刻工藝形成線圈，最后增加介質層、絕緣層、電極層，封裝成型。

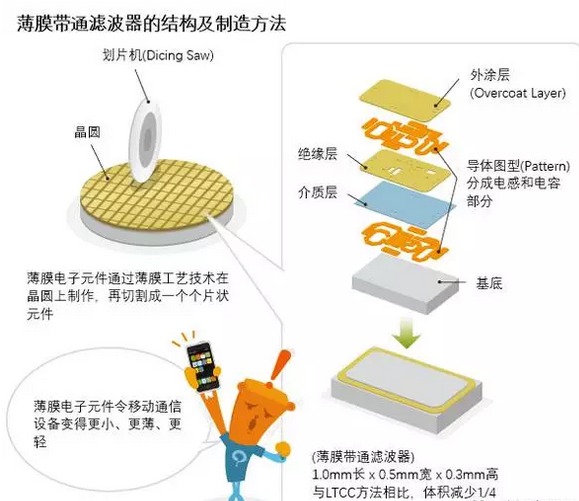

薄膜器件的制作工藝，如下圖所示





光刻工藝的精度很高，制作出來的線條更窄、邊緣更清晰。因此，薄膜電感具有

更小的尺寸，008004封裝
更小的Value Step，0.1nH
更小的容差，0.05nH
更好的頻率穩定性
