光控“點動”開關LED

電路功能介紹：

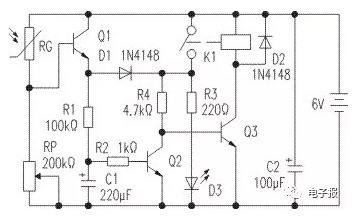

      本電路可實現通過光敏電阻“點動”控制LED的顯示，即用光照射一下光敏電阻RG，就可實現LED亮，再用光照射一下光敏電阻RG（時間要比上次要久些）可實現LED熄滅。電路見附圖1所示：



電源適配器電路工作過程：
      1、當電路上電后，光敏電阻RG受到一個短時間的光照時，三極管Q1導通，Q1發射極輸出的電流分成兩部分：一部分走D1,R4,Q3的基極使Q3導通，Q3導通后，繼電器K的線圈中有電流流過，常開觸點吸合，電源經限流電阻R3點亮發光二極管D3，同時電源經R4，Q3的基極繼續維持Q3的導通，形成一個自鎖的功能，這時候即使光敏電阻RG上已經沒有光照時，發光二極管D3仍能保持亮的狀態。Q1發射極輸出的電流另一部分經R1給電容C1充電，由于光照時間短，所以Q1的開通時間也很短，電容上只充了一點電荷，不足以使Q2導通，Q2還是保持的截止?fàn)顟B(tài)。
      2、要想熄滅LED，只需給光敏電阻RG一個長時間的光照，讓三極管Q1的導通時間更長一些，從而使電解電容C1上的充電電壓達到使三極管Q2飽和導通。三極管Q2飽和導通后，Q2集電極的電壓接近0V，使Q3截止，繼電器釋放，常開觸點彈起，發光二極管D3熄滅。
      3、設計區別點
        本電路的關鍵在于兩次光照的時間不一樣，第一次短時間，第二次長時間。因?yàn)榈谝淮味虝r(shí)間，所以電容C1上的充電電壓較小，不會改變電路的狀態。
