結構屏蔽設備的孔縫泄漏確定

對于結構屏蔽設備, 孔縫處理不當會導致很大的輻射泄漏, 嚴重的時候會徹底破壞結構的屏蔽效能。定位結構上哪處泄漏的方法有:

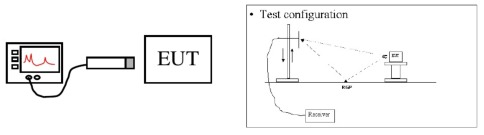

- 使用頻譜儀和近場探頭沿結構孔縫處進行掃描,確定泄漏點;

- 在暗室內轉動轉臺和改變天線極化方式, 尋找輻射最大時的轉臺角度以及天線的極化狀態,并保持住,再進行處理。

- 找到影響最大的泄漏縫(孔)后,采用簧片或?qū)щ姴嫉绕帘尾牧线M行處理,或者檢査此處結構搭接是否有噴漆等不良因素。

接口輻射之接口電路設計

通過插拔電纜或在電纜上加可開合的磁環比較測試結果來確定是否有接口輻射引起超標;

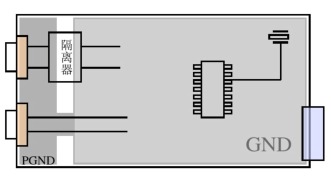

對于無隔離器件的接口(如串口) ,其外出信號線處設置接地橋,以保證其信號回流。

接口輻射之屏蔽電纜處理

屏蔽電纜的屏蔽效果取決于以下幾個環節:

- 電纜屏蔽層和電纜lead的360度搭接;

- 電纜屏蔽層的_類型(編織屏蔽比錫箔屏蔽要好) ;

時鐘等關鍵信號插針定義處理

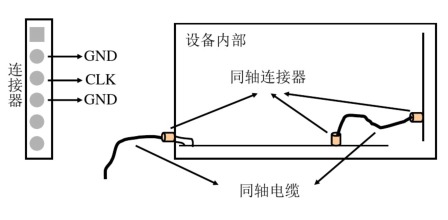

無論是設備外出時鐘信號還是產品內部的板間時鐘信號, 其連接器插針定義一定要為: GND-CLK-GND的模式 。

能用同軸線走時鐘最好, 且要保證同軸頭外売的良好接地 。

高密集型尖蜂群噪聲的抑制方法

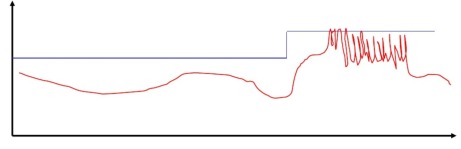

譜線問題描述: 在某些頻段內出現無任何規律可尋的高密集型尖蜂群噪聲 (如下圖)

問題定位:對于這些噪聲,單板上沒有任何時鐘頻率和其有關系,并且非常密集,一般來說屬于總線噪聲。

問題整改:有針對性的處理總線源

總線是否有匹配

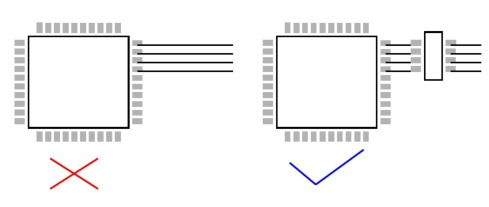

總線輸出建議采用始端輸出匹配電阻進行匹配, 可以有效減小總線輻射, 注意匹配電阻靠近驅動源放置;

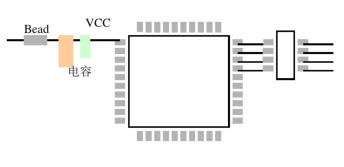

總線驅動和接收芯片的電源必須有濾波

總線驅動和接收芯片的電源必須有良好的濾波電路, 具體芯片:

- CPU

- Flash

- SDRAM

等

內存條插座電源針必須有濾波電路

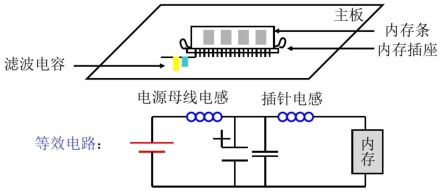

如下圖所示, 因為插針會導致阻抗失配, 引起電源母線上的高頻阻抗存在, 所以內存條插座的電源管腳附近需要有電容濾波。

構成一T型濾波電路, 可以有效抑制內存條的高頻噪聲, 并且可以滿足內存條的快速電流供電。

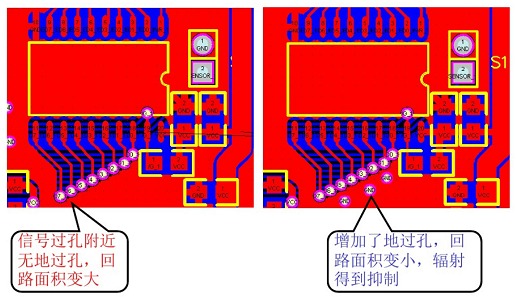

總線過孔處的地過孔設置是否合理
