電源端口與輻射發射之間的關系

電源引起的輻射超標所指的是系統內部通過各種途徑耦合到電源線上的干擾， 通過電源線傳導出設備，然后再通過電源線輻射出去現象。

電源端口輻射發射超標的常見原因

干擾源向周?chē)臻g的輻射發射可根據天線與電波傳播理論來計算， 構成空間輻射的條件一是要有共模驅動源， 二是要有共模天線。

任何兩個金屬體之間只要存在 RF 電位差， 就構成一副不對稱振子天線。系統內的噪聲是共模驅動源，拉出機柜的電源線可看成天線的一極， 電源線上的共模輻射可以近似等效成單極子天線的輻射。

模型如下所示：

單極子天線在自由空間的輻射遠場分布公式近似如下：

I 為電流， l 為線纜長度， 測試點 r 為距離天線的距離

上式的適用條件是忽略了天線上的電流分布， 適用于1/4 ，把導線當短線處理的情況。

這個公式可用來估算 RE 電源線和信號線的輻射強度。因?yàn)橐话憔€纜輻射為寬帶輻射， 頻段一般在200MHz，尤其對電源線而言， 輻射主要集中在幾十 MHz 左右。

以 50MHz 為例， 對應波長為 6m，一般的電源線長度均在 2m 以內，基本上可以當作短線處理。

用電流探頭卡在設備的電源線或者信號線束上， 測出線束上的電流， 取平均值帶入上式， 即可估算出遠場區的場強分布。

由于電源問題導致的 RE 測試超標的問題很多， 總結歸納一下，由于電源問題導致 RE 超標的具體形式有：

1. 濾波器的安裝問題。 濾波器在安裝一定要確保濾波器殼體良好接地。 因?yàn)槲覀兯獞]掉的干擾主要是縱向干擾，也就是對地地干擾。

如果濾波器不能良好接地，就不能對縱向模干擾進行濾波。其次， 濾波器的安裝位置。

濾波器作為一種抑制傳導干擾的器件， 還應該和機殼（屏蔽體）配合使用。干擾信號的輸入端一定要在屏蔽體內部，在可能的條件下， 輸出端應接到屏蔽體的外部。這樣來自機殼內部的干擾既不會通過電源線傳導出去，又不能通過空間輻射出去。

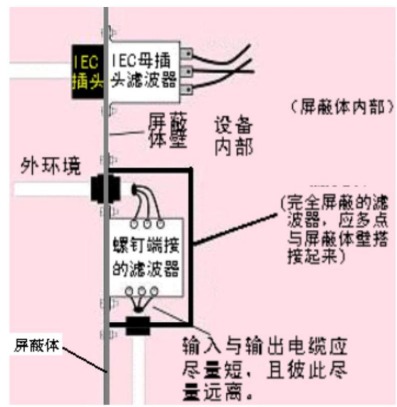

屏蔽體上電源線濾波器的安裝方法

2. 這是我們最容易犯的一種錯誤， 就是經過濾波后的電纜， 同其他帶有干擾的電纜捆扎或者并行走線。

由于線纜之間存在很大的分布電容， 干擾很容易從其它電纜耦合到“干凈的”電源線上，通過電源線對外輻射。

3. 電源模塊干擾過大，或者單板電源電路設計存在缺陷。無論是外購電源還是自己設計的電源，如果自身設計存在缺陷，干擾過大，無論系統濾波器是否滿足要求，都有可能導致對外有強烈輻射。 電源部分濾波電路設計的常見問題有電源環路問題， 濾波電路器件選擇有誤， 濾波電路的形式， 濾波電路位置和布局（容易產生前后級耦合）， 濾波電路的接地問題等。

4. 在測試過程中， 測試人員對單板的電源端口所能采取的定位措施最多的是修改濾波電路的差?；蛘吖材ｋ娙葜狄约案鼡Q共模電感的大小。

一般說來，差模和共模濾波電容的容值越大越好，但是容值過大，又存在上電沖擊和打火以及漏電流過大的問題；濾波電感的值也是越大越好，但又要受到通流量和體積的限制。
