B2800S系列

  DB2800S系列DC/DC轉換器是美國APEX公司推出的一種高強度?高可靠性的轉換器采用高強度?高可靠性設計,具有很低的溫度系數,超寬的鋁線設計增強了電路的可靠性,可抵抗5000G的沖擊力,輸出和輸出調整端能承受高于35V的電壓,關閉端和所有的同步端能承受高于50V的電壓。

  DB2800S系列轉換器內含開爾芬感應?短路保護?遠距離關斷?輸出錯誤監測?接通電壓調整?開關頻率同步?Ⅱ型輸入濾波等電路?

DB2800S系列是一個電流型推拉拓?fù)浣Y(jié)構轉換器,工作頻率為500kHz?其輸入和輸出的內部濾波電路省去了應用中的外接電容?

12引腳的MO-127封裝結構采用真空密封,與內部電路絕緣,可連接到散熱器上?

  1.外形圖及主要參數

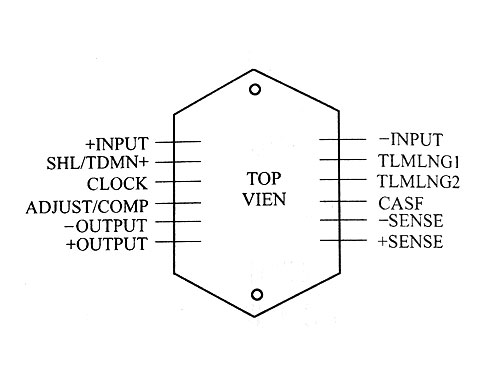

  DB2800S系列DC/DC轉換器的外形圖如圖7-43外型圖7-43所示?

DB2800S系列主要參數如表7-4所列?

2內部結構及應用電路

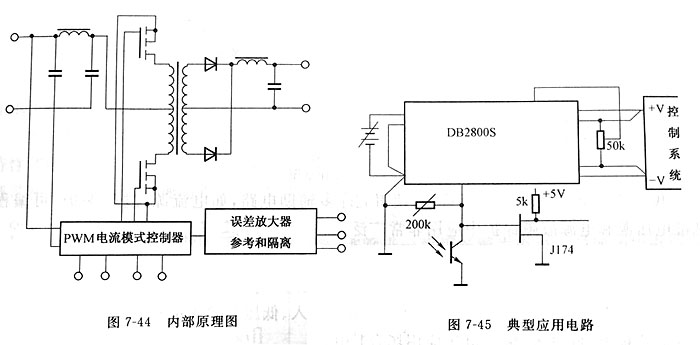

DB2800S系列的內部結構框圖如圖7－44所示。

圖7－45顯示了該電路的遙控特點：減小了由于輸入給負載的導線電阻而引起的輸出誤差，也給出了非同步操作連接及輸出電壓微調、遙控關斷、錯誤檢測、輸入電壓接通點調整電路。
