電源適配器生產廠家源適配器典型模塊及應用

UC1864是電源適配器生產廠家推出的高效率脈頻調制電路?

1. UCI864的主要性能

UC1864采用DIP16封裝,管腳排列如圖所示各管腳的功能如下

①U為輸入電源適配器端,該端通常取12~20V直流電壓?15上FAULT

②OUT1?OUT2分別為輸出端1?輸出端2?14F OUT2

③SGND?PGND分別是信號地與功率地,二者應在輸出端匯Usgnd-512F PGND1上oUTrm-7

④5V為內部5V發生器的引出端C?-8

⑤FAULT為保護電路輸入端

⑥SVREF為軟啟動及基準電壓端.

⑦+、-、Ur,分別為誤差放大器的同相輸入端?反相輸入端、誤差電壓輸出端。

⑧C?R?R?為壓控振蕩器的外接阻容元件端?其中,C?是振蕩電容;利用R,可定出最高振蕩頻率與最低振蕩頻率的比值,所以稱R.為振蕩頻率的量程電阻;R=則用以設定f的值?C??R?和R?應接在相應的引出端與信號地之間?

⑨ZERO為零點比較器的零點檢測信號輸入端?

⑩Rr/Cr為瞬間定時器的外接定時電阻和定時電容的公共端?2.UC1864的主要特點

UC1864的主要特點

  ①具有脈沖寬度固定而頻率可變的脈沖頻率調制原理,兩個輸出端可并聯使用,?

  ②采用零電壓開關的設計方案,使外部MOS開關功率管工作在理想的通?斷狀態?

  ③內部有寬頻帶的壓控振蕩器(VCO),頻率范圍一般設定為50~500kHz?振蕩頻率受反饋的誤差電壓控制?

  ④具有完善的保護電路?欠壓鎖定電路和故障比較器?當輸入電壓低于7V閾值或者檢  測到過壓?過流故障時,能將兩個輸出端拉成低電平,起到保護作用

  ⑤具有通電時軟啟動功能,同時當故障排除后能重新啟動?

  3.Uc1864的工作原理

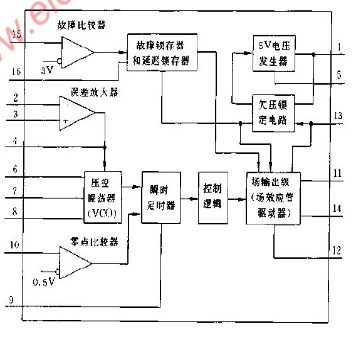

  UC1864內部主要包括誤差放大器?壓控振蕩器?控制邏輯器?輸出級電路?欠壓鎖定器5V電壓發生器?故障比較器?故障鎖存器?延遲鎖存器?零點比較器等,如圖所示。

誤差放大器的同相輸人端接反饋的輸出電壓U?,反相輸入端接軟基準端的5V基準電壓,由它輸出的誤差電壓U,就作為控制電壓,用來控制壓控振蕩頻率f

  壓控振蕩器(VCO)的振蕩頻率受U,控制?設計時,通常先選定f=x?fm的值,求出fm與f的比值以及中心頻率f?的值?頻率調制靈敏度為f,/U,=-1/(R2C,)(7-1)式中:負號表示U,電壓升高時,振蕩頻率降低?f,?C??R?的單位分別為kHz?HF和k

  設置零點電壓檢測及比較電路的目的是要實現真正的零電壓開關?零點比較器的參考電壓為0.5V,信號電壓取自主電路開關MOS管漏一源極電壓Ua?當U波形的下降沿通過0.5V時,零點比較器就翻轉,改變瞬間定時器的狀態,進而使輸出級關斷?

  故障比較器?故障鎖存器和延遲鎖存器構成的保護電路有兩種保護方式:軟啟動和重新啟動軟啟動時間(t1)和重新啟動的延遲時間(t2)分別為t1=10-2C;t2=1.9×10-2C式中:C的單位為pF,t1?l2的單位為s

  UC1864的穩壓工作過程可概括為:通電后首先經過軟啟動階段建立輸出電壓U,然后由誤差放大器輸出的控制電壓U,來調制vCO的振蕩頻率f,再經過瞬間定時器?控制邏輯和輸出級驅動外部MOS開關管,最后通過整流濾波電路獲得穩定的輸出電壓U??假若輸出電壓U升高,即進行下述閉環調整:,使輸出電壓降至穩定值,反之亦然
