充電器IC適應各種適配器的方法 |

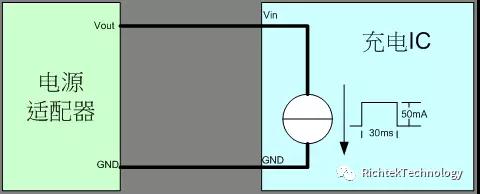

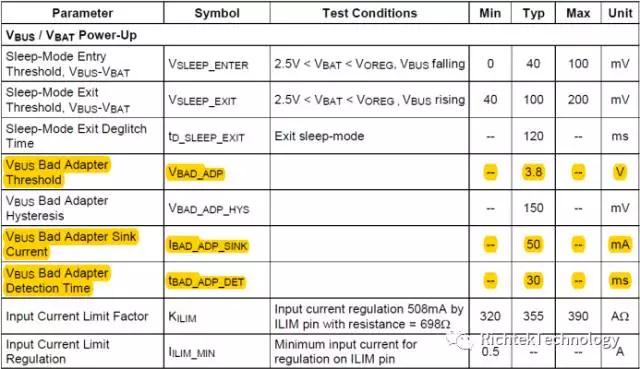

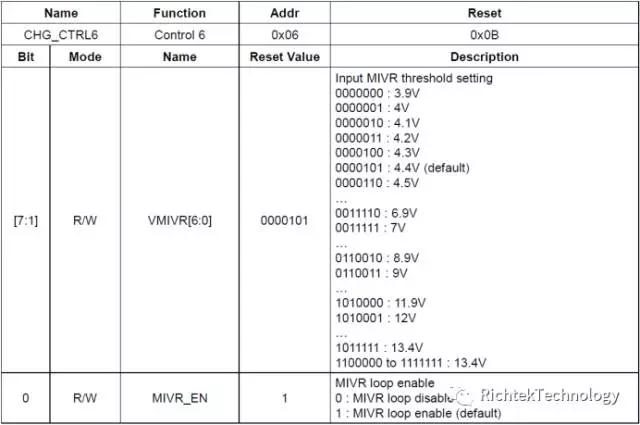

現在市面上可以遇見的電源適配器可多了,看起來樣子相似的東西不一定就是你的設備正好需要的。專業的人士在連接兩臺設備時會去考察它們的參數是否相符,但是普通人就不會有足夠的常識可以支持他去這么做,很多忘了本專業的基本知識的電子人也會有很多錯誤的玩法,而現實可能與他們的想象差距甚遠,所以,在選用充電器IC的時候選用足夠強大的器件還是很有必要的,因?yàn)樗鼈兪潜銛y設備在第一時間與外界接觸的部分。 最近我的個人用品壞了兩件,其一是電動剃須刀,那是我在一次搭乘吉祥航空的班機時買的;另一件是智能手環,春節前參加代理商的年終晚宴時收到的禮物。他們的共同特征都是不能再充電了,我就看著它們把剩余的電量耗盡,一點辦法都沒有。剃須刀的故障是一次性出現的,智能手環則經歷了一段時間的折騰,它在失效的過程中偶爾又能再被充電。除了不能充電以外,這兩件電子產品的其他部分都沒有任何問題被我遇到,但是我又沒有辦法拆了它們進行維修,實在是覺得可惜。麻煩的是手環的使用讓我習慣了從手腕上獲得時間信息,于是我又買了一只智能手表,用著它的時候還時不時地想想會不會哪一天又充不進去電了。當我寫到這里的時候,自然地想到收到禮品到底是不是好事呢?這還真是不好說,一切都是因緣決定的,而自己串習的結果又讓因緣的影響被加大,人生中不由自主的狀況真的很多,但以此例來說問題真的不是出在收到禮品上,否則就會誤會了他人的好意,我們?cè)趯ふ覇栴}根源時千萬不能找錯了對象。 連續幾期文章談到鋰離子電池大電流充電IC RT9466,不知你是否去閱讀過它的規格書呢?其中有沒有什么東西是你不曾注意到的呢?下面談的這些內容很可能就是你不會注意到的,但是作為系統工程師卻必須予以考慮。RT9466正常工作的輸入電壓范圍是4V-14V 12V電源適配器,如果輸入電壓過高,它將以過壓保護的方式將輸入電路截?cái)?,保護內部電路和它后面的系統避免因高電壓而造成損壞;如果輸入電壓過低,欠壓閉鎖的功能就會發生作用,芯片內部的電路不會進入工作狀態,避免不正常的狀態出現。但是現實中的外部供電設備有可能會出現電壓正常但供應不了電流的狀況,這種情況就需要用全新的方式來處理了,這種方式就是開機時的電源適配器檢測功能。 如果電源適配器供應不了足夠的電流供負載使用,它的輸出電壓就會在負載電流出現時下降。利用這一特性,我們可以在開機啟動階段給輸入端添加一個電流吸入過程,再對輸入電壓進行檢測,如果發現輸入電壓因此電流的出現而出現了下降并低于某個閾值,就可判定此12V電源適配器是壞的,因而就不需要再進入工作狀態了,同時還可以把這一狀態通過通訊電路提供給系統或是通過指示燈等表現出來,最后再讓用戶根據自己的判斷進行處理。 在RT9466的規格中,這個電流源所提供的電流并不大,只有50mA。它持續的時間也不長,30ms,但在一般情況下,這就已經足夠了,只要在此期間發現輸入電壓低于3.8V,它就會把該適配器判定為不合格,不會進入后續的充電進程。這里提到的幾個參數表現在RT9466的規格書中,如下表所示: 這些內容在規格書中并無文字進行說明,但是如果你足夠仔細,同時又知道或是能想到實現這一功能的方法是什么,參數表中的數據就容易被讀懂了。讀懂了這些,表中還剩下一行信息是關于VBUS Bad Adapter Hysteresis的,它所表達的又是什么意義呢?這個問題讀者可以自己思考一下,思考時請別忘了把實際中可能遇到的現象羅列出來,它們對于理解參數有重要的意義。 上述情形中,50mA的電流就能判斷出電源適配器是壞的,那是因?yàn)檫@些電源適配器的負載能力實在是太低了,相當于它們只能空載而不能帶負載,但在多數情況下可能不是這樣。實際上,考慮到RT9466具有5A的充電能力,當以這樣的電流為12V電源適配器的電池充電時,其輸入功率必然是大于20W的(按100%效率算就是20W),如果適配器輸出電壓為5V,其負載能力就必須高于4A。假如某只適配器只有1A的負載能力,與RT9466搭配起來的系統將會如何表現呢? 要讓1A負載能力的電源適配器輸出4A電流,這實際上是一個不可能完成的任務,輸出電壓必將急劇降低,設計完善的電源通常就會進入過流保護狀態了,也就是說其輸出將會被截止,因而設想中的充電任務就無法完成,這很顯然是不理想的狀態,RT9466一定不會這么干。 那么它會怎么做呢?我們的設計師可以在這個時候給RT9466一個指令:你的目標輸出電流是5A,只要有可能你就要這么做,但是你要確保輸入電壓不會低于某個值,就定在4.5V吧!然后RT9466就會開始按照5A輸出電流的目標開始進行調節,當它發現輸入電壓低到了4.5V時,它就會自動把輸出電流降下來,使得輸入電壓可以穩定在4.5V的目標值上,從而就實現了電源適配器不會崩潰、充電速度又最大化了的目標,真可謂是一舉兩得,皆大歡喜。 上述自動調整輸入電壓的功能被稱為MIVR,是Minimum Input Voltage Regulation的首字母縮寫,是近幾年才出現在充電IC中的新方法,早期的IC并無這一功能。對于RT9466來說,這個參數調整的范圍很大,在3.9V-13.4V之間,步進間距為0.1V,幾乎可以適應于絕大部分應用場合了。這個功能還是可選的,是否使用取決于用戶的需要,這一切都可以通過寫入寄存器的數據來進行選擇,該寄存器的定義如下表所示: 將指令數據寫入RT9466寄存器的渠道是I2C接口,一般的MCU實現這個連接是非常容易的,寫入過程也非常簡單,軟件工程師可以很容易地實現這一過程。 控制目標是鋰離子電池充電的RT9466除了能完成輸入電壓的調整,其實也能完成輸入電流的調整,這在某些場合會顯得非常重要,例如需要通過USB接口從PC主機取電的時候。 2.0版的USB接口最大容許的設備吸取電流是500mA(枚舉完成前為100mA),3.0版的規范把這個數據調整到了900mA,BC1.2把專用充電器的最大電流設定為1.5A。到了Type-C接口以后,電流數據繼續放大到3A。假如實施USB PD規范,最大電流就到了5A。一個好的設備要面對這么多不同的規格,自然就要有適當?shù)拇胧?,否則就不能實現相應條件下的充電速度最大化,同時還能通過USB-IF的規范符合性認證測試。由于適應USB接口的電流限制是比較常見的需求,RT9466就設定了幾種專用的USB接口模式以分別適應100mA、500mA、1A、1.5A等電流限制需求,同時又可以通過外部電阻以及內部寄存器進行電流限制設定,以便分別滿足各種不同條件下的需求,用戶在使用時可以通過寄存器中的選項來分別選用。 上述輸入電流調整的目標是將輸入電流最大化,但又不能超過電流限制閾值,可是電流的波動對前端電源的影響其實是不大的,所以調整的目標其實是平均輸入電流,因而其英文定義為Average Input Current Regulation,簡稱AICR。 12V電源適配器假如既設定了最低輸入電壓調整功能,又設定了輸入電流調整功能,在應用中遇到兩者之間的沖突時要以哪一個選項為優先呢?這個問題就留給讀者思考吧,規格書里是有答案的,但我還是覺得自己思考比較有意義,所以建議先思考,再看答案。 文章轉載自網絡,如有侵權,請聯系刪除。 |
| 發布時間:2017.12.23 來源:電源適配器廠家 |
