充電器是如何給手機充電的？

網站首頁 » 新聞 » 公司動態 » 充電器是如何給手機充電的？

充電器是如何給手機充電的？

今天充電器廠家跟大家來聊一聊充電器是如何給手機充電的呢~現代手機基本都是內置電池管理芯片，負責電池的充電、保護、測量等工作。那對于充電電源來講，要求就會比較低，一般我們手機原配的充電器，就是一個緊湊型的小型開關電源。

充電器廠家

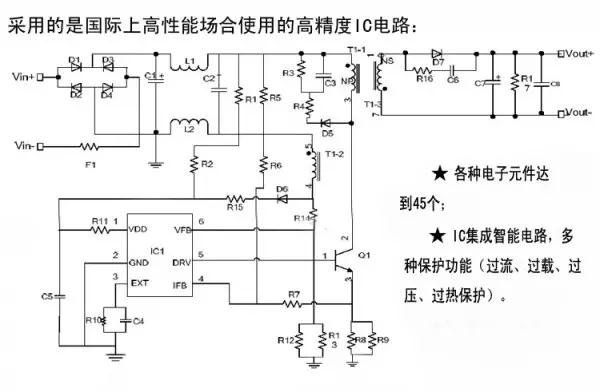

這是一個典型的開關電源電路，用來吧220V的市電高效率的變換成我們需要的低電壓。輸出電壓一般為5-5.5V之間，輸出電流為0.5A-3A不等。當然支持最新的快充規范的會有更多輸出電壓檔，這個我們后面講。

然而手機里面的可充鋰聚合物電池的標稱電壓是3.7V，放電范圍一般是3.2-4.2V，外置電源不能直接的接入電池進行充電，這會導致電池電流過大，而且超電壓，從而損壞鋰電池。


 充電器廠家

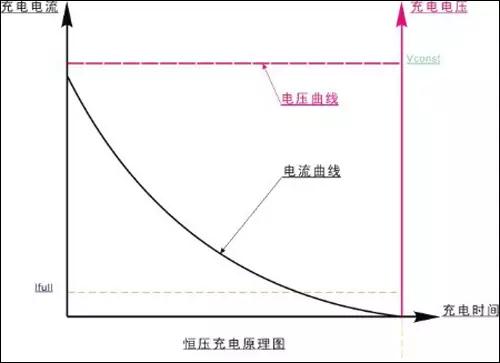

就算電壓降低到合適電池的電壓，鋰電池也不能用這種恒壓充電方式，畢竟鋰電池比較嬌貴，為了控制發熱，延長壽命，增加安全性，現在大多數種類的電池都采用更安全的恒流充電方式。

充電器電路圖

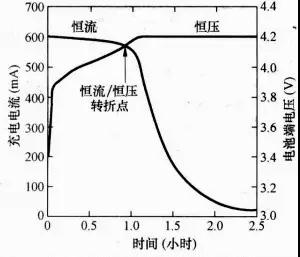

采用恒流充電方式可以很好的控制熱量，電池會更安全也更可靠。

這部分的功能是手機內置的電池管理芯片來完成的，因?yàn)殡妷弘娏鞯霓D(zhuǎn)換不可能完美，尤其是在大電流充電的手機上，會明顯的感覺到手機會發熱，這是必然的。因?yàn)楫吘褂袚p耗，損耗就算有熱量產生。轉換效率只能無限的接近100%而不可能達到。

說到不同品牌的手機，還有個東西不得不說，這就是識別電路。

這部分的東西，是直接連接在充電器的USB輸出接口附近的，用于手機識別充電器是否符合要求。

充電器廠家

這是蘋果手機的典型識別電路，用的是電阻方式，通過檢測D+ D-腳上面的電壓值來決定設備處于何種充電電流下，決定設備能不能充電。

如果沒有這個電路，設備只會工作在最低限度下。三星等一票安卓手機也是類似，只是方案更簡單粗暴一些，D+ D-直接相連就可以了。兩種方案其實兩邊都能兼容，但是混插的結果，就是只能小電流充電，按照以前的實際測試經驗看，大概也就100-200mA之間的樣 子，不能大電流充電。

題外話，相同充電電流下，感覺發熱高的手機實際上可能散熱設計更好一些，因?yàn)樵诓畈欢喟l(fā)熱的情況下，導熱快才能保證核心溫度更低（我們絕對沒有為某糧洗白的意思，他們又沒給錢……）。所以不用太糾結充電發熱了，散熱設計合理的情況下，發熱大充的快，發熱小充的慢，基本是普適的。

文章轉載自網絡,如有侵權,請聯系刪除。
| 發布時間：2017.12.21    來源：充電器廠家
