開關電源適配器的基本工作原理及研究意義

網站首頁 » 新聞 » 行業動態 » 開關電源適配器的基本工作原理及研究意義

開關電源適配器的基本工作原理及研究意義

研究開關電源的意義
我國是開關電源適配器生產大國，全球約60%以上的開關電源適配器產自中國。2005年我國共生產電源適配器37億只，比2004年增長10%,而且今后幾年內仍將以10%的速度快速增長。但是我國幵關電源技術的總體水平并不高，還比較落后。主要表現在：產品技術落后，我國生產的開關電源適配器仍以UC3842控制芯片為主，效率低，平均效率僅為64%?待機功耗大，大多數開關電源不能滿足綠色電源的標準。因此，在我國廣泛的開展開關電源適配器的理論與實踐的研究有著非常重要的現實意義。

表1.1 120W軟開關電源適配器性能指標

輸入電壓 VIN: 85-275VAC
 輸入頻率fL: 47-63HZ
輸出電壓V。：19VDC
 輸出功率P。> 120W
適配器效率n: 92%
 開關頻率fs: 200KHz
功率耗散分配系數：Z=0.4



開關電源適配器的基本工作原理
2.1基本的PWM變換器
PWM變換器就是通過改變功率開關管在一個周期（Ts)內，導通時間Tw與Ts的比值（即：占空比）來控制電源輸出電壓的一種能量變換器。它與線性穩壓器相比，具有體積小、重量輕、效率高的優點。
2.1.1 Buck變換器

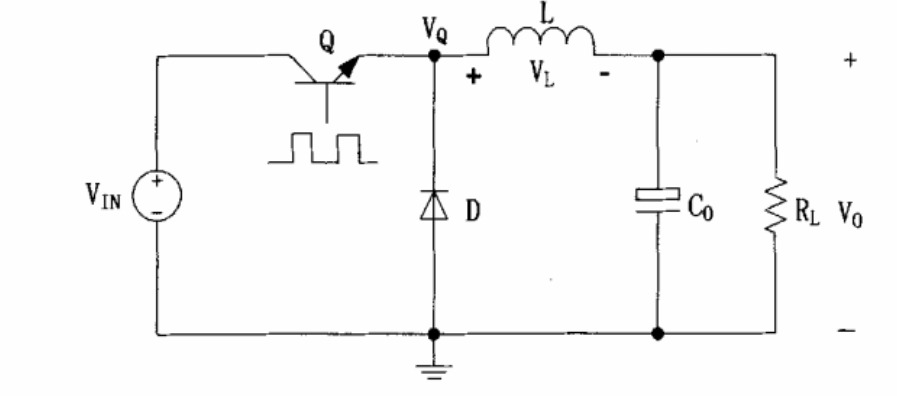

Buck變換器的基本電路拓?fù)淙鐖D2.1所示，它由開關管Q、二極管D、濾波電感L以及濾波電容CO構成。
Buck變換器的基本電路拓?fù)? style=
Buck變換器工作原理：
為了簡化分析過程，我們作如下假設：
1、 開關管Q和續流二極管D為理想器件，即：導通時間、截止時間以及導通電阻均為零。
2、 濾波電感L和濾波電容C。均為理想器件，電感始終工作在線性區，寄生電阻為零，電容的串聯阻抗為零。
3、 輸出電壓的紋波很小，可以忽略不計。
