傳導騷擾測試標準 | ||||||||||

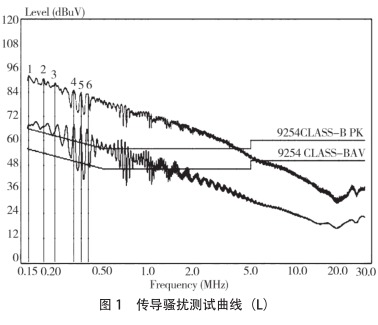

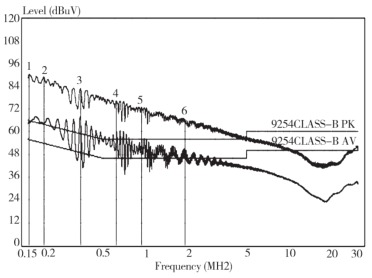

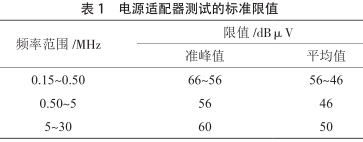

傳導干擾的規范因產品類型的差異,其所適用之標準也差異,通常情況下是采用歐洲的EN-55032、美國的FCCpart15和中國的GB/T9254等標準來界定其限值線,又可以劃分為CLASSA與CLASSB兩種標準,CLASSA為產品在商業與工業區域采用,CLASSB為產品在住宅及家庭區域采用,本文的案例產品應用于IT產品的電源適配器,傳導干擾檢測頻段為150kHz~30MHz,產品測試的標準限值如表1所示。其中,在過渡頻率(0.5MHz和5MHz)處應采用較低的限值;在0.15~0.5MHz頻率范圍內,限值隨頻率的對數呈線性減小。 傳導干擾檢測原理 傳導干擾主要是電子產品產生的電磁干擾通過導電介質或公共電源線互相產生的干擾,按傳輸方式分為共模干擾和差模干擾。傳導干擾檢測主要設備需要EMI接收機和人工電源網絡,并在GB/T6113.102—2018《無線電干擾和抗擾度測量設備和測量方法規范》中規定了50Ω/50μHV型人工電源網絡的要求,同時EMI接收機還需同時具備準峰值和平均值檢波能力。 在傳導干擾中主要干擾有共模干擾和差模干擾,共模干擾又稱為線路對地的噪聲,在采用交流電源的電氣設備的輸入端都存在這種噪聲,兩者對地的相位保持同相。即相線與地和中線與地間存在的電磁電磁干擾稱為共模干擾信號。差模干擾又稱線路間噪聲,存在于交流線路和中性導線中,二者相位差為180°,把L線和N線之間存在的電磁干擾稱作差模電磁干擾。 電源適配器傳導干擾初次檢測結果 電源適配器是為各種各樣的路由器、數字機頂盒、電信光貓?zhí)峁╇娏Φ谋貍淦?,但在設計前期許多廠家沒有按照電磁兼容設計的標準或是出自于對成本費用上的考量,結果經常超標。 圖1和圖2是某款電源適配器的摸底曲線圖。 對未達標曲線圖進行深入分析 根據對曲線圖的深入分析,不可以符合標準的頻段主要在150kHz~30MHz,超出標準值15dB左右,未達標的問題初步估計主要是來源于共模電流過大,導致電源適配器的整個頻段超標。
根據對電源適配器的布線進行深入分析(見圖3),發現在電源適配器的前端缺少濾波電路,因此引起共模電流過大,引起整段曲線圖超標。在初級常見的濾波方法就是增加共模扼流圈,在共模扼流圈的濾波電路中,La和Lb就是共模扼流圈線圈,這兩個線圈繞在同一鐵芯上,匝數和相位都相同(繞制反向)。這樣,當電路中的正常電流流經共模扼流圈時,電流在同相位繞制的電感線圈中造成反向的磁場而相互抵消,此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼);當有共模電流經過線圈時,由于共模電流的同向性,會在線圈內造成同向的磁場而增大線圈的感抗,使線圈表現為高阻抗,造成較強的阻尼效果,以此衰減共模電流,達到濾波的目的。 改善后的結果 根據理論深入分析以及電路原理圖的合理布局,在電源適配器初級部分增加濾波電路,即增加了型號EE8.3-25mH的共模扼流圈(見圖4),因此減少了共模電流,最終檢測結果傳導騷擾曲線圖如圖5和圖6所示,滿足了標準要求。
文章轉載自網絡,如有侵權,請聯系刪除。 | ||||||||||
