電源適配器濾波電路 | ||||||||||

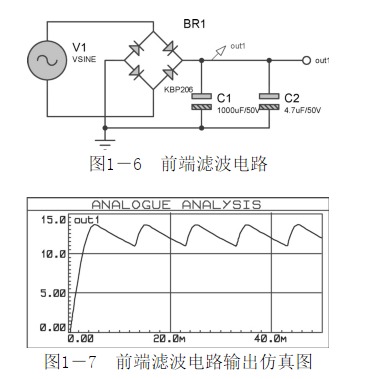

電容濾波一般負載電流較小,可以滿足放電時間常數較大的條件,所以輸出電壓波形的放電段比較平緩,紋波較小,輸出脈動系數S小,輸出平均電壓UO大,具有較好的濾波特性。把電容器和負載并聯,正半 周時電容被充電,負半周時電容放電,就可使負載上得到平滑的直流電。電路在三端穩壓器的輸入端接入電解電容C1=1000μF,用于電源適配器濾波,其后并入電解電容C2=4.7μF用于進一步濾波。在三端穩壓器輸 出端接入電解電容C3=4.7μF用于減小電壓紋波,而并入陶瓷電容C4=100nF用于改善負載的瞬態響應并抑制高頻干擾(陶瓷小電容電感效應很小,可以忽略,而電解電容因?yàn)殡姼行?yīng)在高頻段比較明顯,所以 不能抑制高頻干擾)。濾波電路如圖所示。

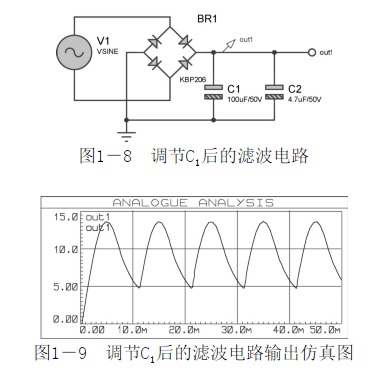

為了驗證65W桌上型電源適配器濾波電容的效果,在原電路輸入基礎上將濾波電容C1改為100μF,輸入信號依然為15V、50Hz的交流信號,設置方法如圖所示。利用軟件圖表功能仿真out1端輸出波形,如圖所示。 如圖所示,濾波電路中電容大小直接影響電路的濾波效果。若將電容值設置過小,電路的濾波效果也會減弱。 綜上所述,輸入的交流信號經整流電路整流,又經濾波電路,最終將穩定有效的電壓由out1端傳輸至穩壓電路模塊??梢?jiàn),濾波電路在電路設計中是十分重要的。
文章轉載自網絡,如有侵權,請聯系刪除。 | ||||||||||
