電阻/電解電容/半導體器件/集成電路損壞的特點

今天電源適配器供應商給大家分享關于電阻/電解電容/半導體器件/集成電路損壞的特點：一切電子裝置如洗衣機、冰箱、空調、計算機、儀器、儀表、汽車電子等都是形形色色的，不同功能的電子電路組成。根據張飛第三大定律組成電子電路的基本單位是電子元器件，這些器件都是以硬件的形式存在的，它們都有各自的電氣參數，如電壓電流及功率特性等。
因此，元器件是最易損壞的物品，但其故障卻是有規律可循的。一般的故障表現為電氣參數損壞和物理?yè)p壞兩類，那么電氣參數的損壞又包含電壓電流超過額定值導致的損壞，物理的損壞包括斷裂，變形，阻值參數變化等表現形式。

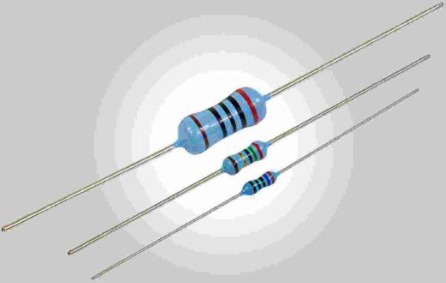

電阻損壞的特點
電阻是電器設備中數量最多的元件，但不是損壞率最高的元件。電阻損壞以開路最常見，阻值變大較少見，阻值變小十分少見。常見的有碳膜電阻、金屬膜電阻、線繞電阻和保險電阻幾種。
前兩種電阻應用最廣，其損壞的特點：一是低阻值（100Ω以下）和高阻值（100kΩ以上）的損壞率較高，中間阻值（如幾百歐到幾十千歐）的極少損壞；二是低阻值電阻損壞時往往是燒焦發黑，很容易發現，而高阻值電阻損壞時很少有痕跡。
線繞電阻一般用作大電流限流，阻值不大。圓柱形線繞電阻燒壞時有的會發黑或表面爆皮、裂紋，有的沒有痕跡。水泥電阻是線繞電阻的一種，燒壞時可能會斷裂，否則也沒有可見痕跡。
保險電阻燒壞時有的表面會炸掉一塊皮，有的也沒有什么痕跡，但絕不會燒焦發黑。根據以上特點，在檢查電阻時可有所側重，快速找出損壞的電阻。

電解電容損壞的特點（韓規電源適配器）
電解電容在電器設備中的用量很大，故障率很高。電解電容損壞有以下幾種表現：
一是完全失去容量或容量變??；
二是輕微或嚴重漏電；
三是失去容量或容量變小兼有漏電。

查找損壞的電解電容方法有：
（1）看：有的電容損壞時會漏液，電容下面的電路板表面甚至電容外表都會有一層油漬，這種電容絕對不能再用；有的電容損壞后會鼓起，這種電容也不能繼續使用；
（2）摸：開機后有些漏電嚴重的電解電容會發熱，用手指觸摸時甚至?xí)C手，這種電容必須更換；
（3）電解電容內部有電解液，長時間烘烤會使電解液變干，導致電容量減小，所以要重點檢查散熱片及大功率元器件附近的電容，離其越近，損壞的可能性就越大。
二極管、三極管等半導體器件損壞的特點
三極管的損壞一般是PN結擊穿或開路，其中以擊穿短路居多。

此外還有兩種損壞表現：
一是熱穩定性變差，表現為開機時正常，工作一段時間后，發生軟擊穿；
另一種是PN結的特性變差，用萬用表R×1k測，各PN結均正常，但上機后不能正常工作，如果用R×10或R×1低量程檔測，就會發現其PN結正向阻值比正常值大。
測量二、三極管可以用指針萬用表在路測量，較準確的方法是：將萬用表置R×10或R×1檔（一般用R×10檔，不明顯時再用R×1檔）在路測二、三極管的PN結正、反向電阻，如果正向電阻不太大（相對正常值），反向電阻足夠大（相對正向值），表明該P(yáng)N結正常，反之就值得懷疑，需焊下后再測。這是因?yàn)橐话汶娐返亩⑷龢O管外圍電阻大多在幾百、幾千歐以上，用萬用表低阻值檔在路測量，可以基本忽略外圍電阻對PN結電阻的影響。

集成電路損壞的特點
集成電路內部結構復雜，功能很多，任何一部分損壞都無法正常工作。集成電路的損壞也有兩種：徹底損壞、熱穩定性不良。
徹底損壞時，可將其拆下，與正常同型號集成電路對比測其每一引腳對地的正、反向電阻，總能找到其中一只或幾只引腳阻值異常。

對熱穩定性差的，可以在設備工作時，用無水酒精冷卻被懷疑的集成電路，如果故障發生時間推遲或不再發生故障，即可判定。通常只能更換新集成電路來排除。
