USB PD 3.0相關認識

網站首頁 » 新聞 » 公司動態 » USB PD 3.0相關認識

USB PD 3.0相關認識

USB PD 3.0相關認識

USB PD則是一種快速充電標準,
USB Type-C只是一種接口形態，
USB3.1是一種傳輸標準，
即使是USBPD快充，如果要以超過5V或1.5A的電壓電流進行快充，就必須是USB 3.1的USB Type-C接口，而現在的手機中使用Type-C USB 接口的并不多，甚至很大一部分使用了Type-C接口的手機實際上是USB2.0接口（接口形態和接口規范并不是捆綁關系，不是說用了最新的Type-C接口就一定是最新的3.1規范）

USB-IF組織發布了USB PD 3.0的重要更新，旨在一統快速充電技術規范的PPS(Programmable Power Supply)，實現了對高通QC4.0/3.0、聯發科PE3.0/2.0、華為/OPPO等方案的收編。

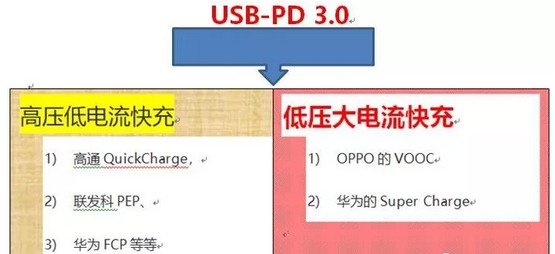

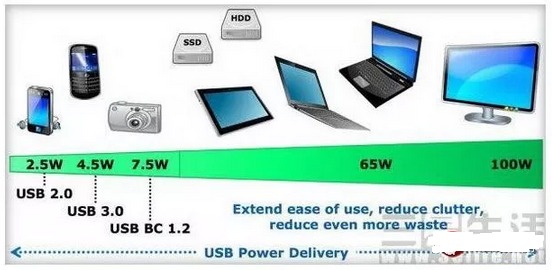

USB PD就是USB的快速充電標準, USB-PD協議則包含了高壓、低壓兩大部分

規格方面，USB PD 3.0加入PPS(可編程)后，輸出電壓范圍從5V擴展到3.0V~21V。同時，步進調幅電壓為20mV，讓低壓大電流直充方式成為可能。

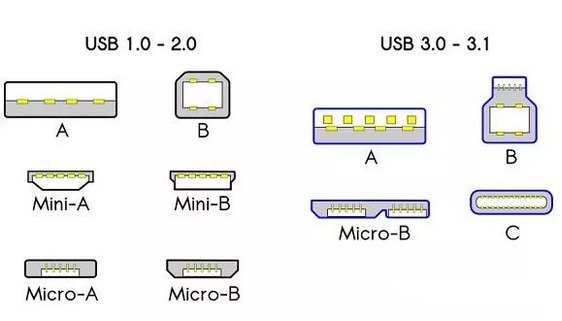

USB的接口形態可以分為
1)    USBType-A，
2)    USBType-B，
3)    USBType-C,
4)    USBMini-A(B)，
5）USB Micro-A(B)。

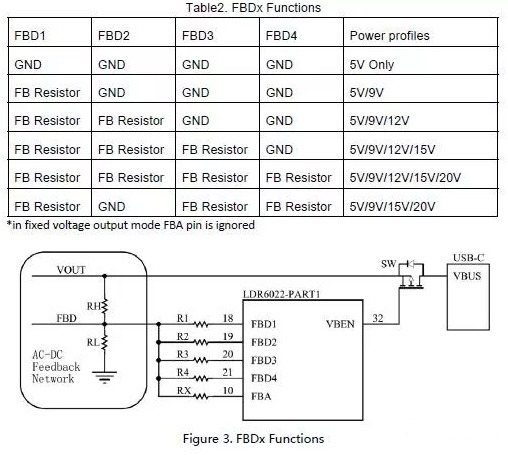

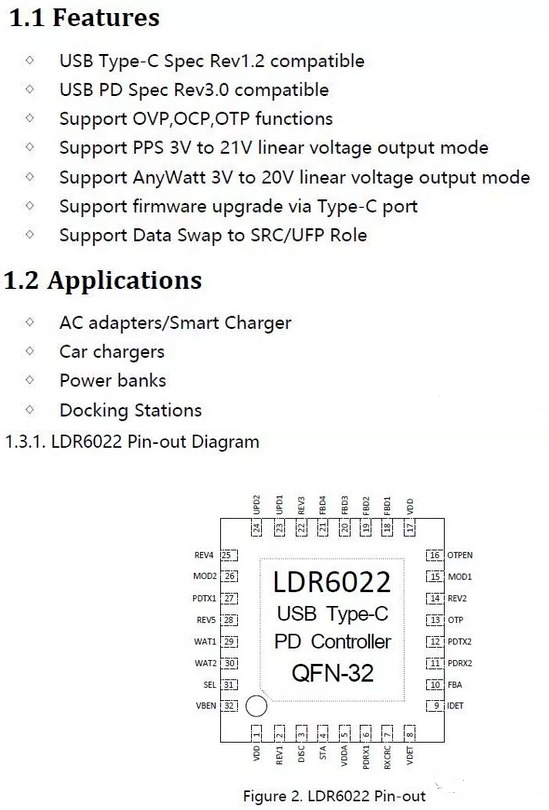

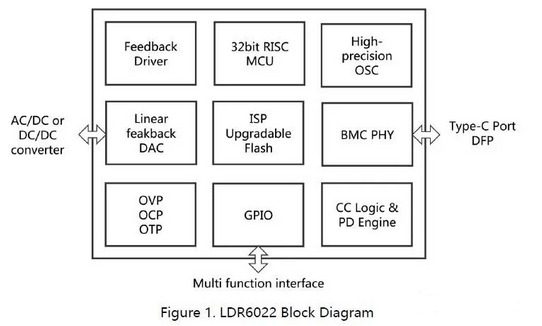

PD 3.0 芯片范例，LDR6022






為了規范快充標準，USB-IF（USB標準化組織）發布了USB PD 3.0的重要更新，旨在一統快速充電技術規范的PPS(ProgrammablePower Supply)，以實現對高通QC4.0/3.0、聯發科PE3.0/2.0、華為/OPPO等方案的收編，并且不允許USB接口通過非USB PD協議進行電壓調整。如果廠商都把各自的快充協議寫進PPS規范里頭，那以后支持快充的手機，理論上使用其他手機品牌的快速充電頭（PPS規范）也能實現快充。

電源適配器

模塊化逆變電源適配器的設計
電源適配器產品的美國UL認證標準大全
電源適配器整體布局及走線原則
開關電源的電路原理-功率變換電路
多路輸出的35W機頂盒電源適配器


文章轉載自網絡,如有侵權,請聯系刪除。
| 發布時間：2018.11.15    來源：電源適配器廠家
