接地導線絕緣溫升限值的案例分析

網站首頁 » 新聞 » 公司動態 » 接地導線絕緣溫升限值的案例分析

接地導線絕緣溫升限值的案例分析

一、案例問題

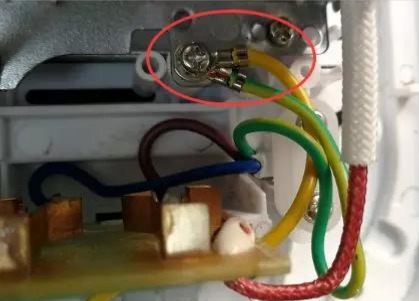

圖1接地導線
中規電源適配器軟線接地導線在螺釘端子附近由于受發熱元件影響溫度較高，如圖1所示，針對接地導線絕緣升限值有不同的觀點：
觀點1：接地導線絕緣溫升限值按電源適配器軟線50K。
觀點2：此處電源適配器軟線接地導線絕緣沒有溫升限值要求。
哪一種觀點是合理的?

二、標準條款
GB4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》標準
11.1在正常使用中，器具和其周圍環境不應達到過高的溫度。
……
11.311.3除繞組溫升外，溫升都是由細絲熱電偶來確定的，其布置應使其對被檢部件的溫度影響最小。
注1：細絲熱電偶是指線徑不超過0.3mm的熱電偶。
用來確定測試角邊壁、頂板和底板表面溫升的熱電偶，要貼附在由銅或黃銅制成的涂黑的小圓片背面，小圓片的直徑為15mm，厚度為1mm。小圓片的前表面應與膠合板的表面平齊。
器具的放置盡可能使熱電偶探測到最高溫度。
除繞組絕緣溫升外，其他電氣絕緣的溫升是在其絕緣體的表面上來確定，其位置是可以引起下列故障的位置。
——短路；
——帶電部件與易觸及金屬部件之間的接觸；
——跨接絕緣
——爬電距離或電氣間隙減少到低于第29章的規定值。
注2：如果必須拆開器具來布置熱電偶，則應注意確保正確地重新裝配該器具。如有疑問，再次測量輸入功率。
注3：多芯軟線的各股芯線分叉點和絕緣電線進入燈座的進入點，是熱電偶布置位置的舉例。
繞組的溫升通過電阻法來確定，除非繞組是不均勻的，或是難于進行必要的連接，在此情況下，用熱電偶法來確定溫升。試驗開始時，繞組應處于室溫。
11.8試驗期間要連續監測溫升，溫升值不得超過表3中所示的值。

三、案例分析
筆者認為觀點1不合理，觀點2更合理，理由如下：
標準設定溫升限值的目的是防止導線絕緣過熱受損，引起危險。GB4706.1-2005標準11.3條款列舉了一些危險，如短路、跨接絕緣等。
案例中接地導線的絕緣失效了，當作是裸露的銅導線，產品仍能符合GB4706.1-2005標準所有章節的要求，尤其是19章非正常工作、27章接地措施和29章電氣間隙、爬電距離和固體絕緣，沒有對安全造成影響。
