輸出扼流圈取值的限定因素-最小扼流圈電感和臨界負載電流

充電器廠家玖琪實業為各位分享關于：充電器設計的相關知識：

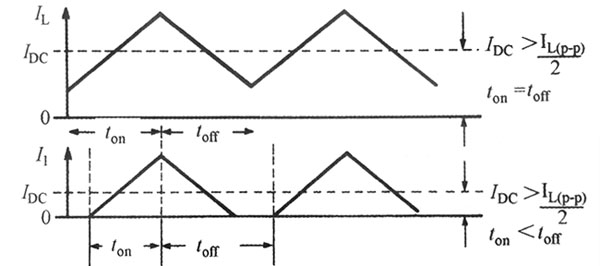

最小的Ls值是由在最小負載電流下連續導通的需求來控制的。圖中上面的波形表示連續模式的導通，下面的波形表示不連續模式的導通?？梢园l(fā)現如果輸入和輸出電壓保持常值，電流波形的斜率不隨負載電流的減小面改變。

隨著負載電流Idc減小，扼流圈中紋波電流的最小值剛好為零所對應的值是臨界值。此時負載電流的臨界值等于扼流圈中紋波電流的平均值，并由下式?jīng)Q定：

式中，Idc=輸出（負載）電流；

IL(P-P)=扼流圈電流峰峰值。

負載電流低于該臨界值時，L，將進入不連續電流工作模式，但這不是負載電流的最小限制極限值，因?yàn)橥ㄟ^(guò)減小占空比仍可維持輸出電壓恒定。臨界電流時，傳遞函數會產生突變；電流高于臨界值時，無論負載電流如何（連續工作模式），占空比幾乎維持恒定電流低于臨界值時，占空比必須隨著負載和輸入電壓的變化而進行調整（不連續工作模式）。

雖然設計控制電路時可使其適合于兩種工作條件，但必須仔細進行穩定性判別。在連續模式的傳遞函數中有2個極點，而在不連續模式的傳遞函數中僅有1個極點。

第二個Ls取值的限制因素是針對多輸出應用情況的。如果控制環對主輸出充電器形成閉環，該充電器中的電流低于臨界值，占空比就會減小以維持該充電器輸出電壓恒定。其余的假定帶恒定負載輔助輸出，會受到占空比變化的影響，它們的輸出電壓下降，這就事與愿違。故通常需要在多輸出電路中控制L，的最小取值以維持輔助輸出電壓恒定。這樣一來，如果維持輔助電壓為適當?shù)某Ｖ?，主輸出的電流值必超過臨界值。

LED燈電源適配器最大扼流圈電感

Ls的最大值通常受到效率、尺寸和費用方面的限制。可流通直流電流的大電感器價格昂貴。從性能的觀點來看，大的L值在負載瞬間變化大時會限制輸出電流的最大變化率。在這種變換器中輸出電容器Co太小，不能在負載變化大時維持輸出電壓恒定。

多輸出

主變壓器上多加的繞組可提供附加輔助輸出，再一次選擇副邊電壓值，使穩態情況下輸出扼流圈中的正向和反向伏秒等于零。因此在負載保持合適的常值時，如果主輸出充電器電壓穩定，輔助充電器電壓也是穩定的，如果任何輸出的負載減小到低于扼流圈臨界電流，則該充電器的輸出電壓開始升高。結果在零負載條件下，輸出電壓將等于變壓器副邊的峰值電壓（對50%占空比，該值可為正常輸出電壓的兩倍）因此，反激變換器中變壓器的副邊電壓是由主輸出鉗位并設計良好，與之相反，在正激變換器中當負載低于臨界值時輸出電壓卻會非常高。因此在正激變換器中，使電感器電流的臨界值低于輸出的最小負載是重要的。如果要求負載到零或接近于零，就需要提供假負載或電壓鉗位來防止輸出過電壓。對多輸出應用情況，使用稠合輸出電感器可大大減小該問題。
