電源適配器離線單端正激變換器

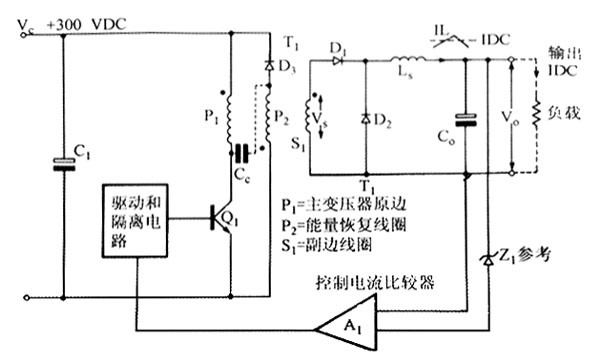

圖中表示了充電器廠家設計的一個典型的電源適配器單端正激變換器的功率級。為了清楚，簡化了驅動和控制電路，省去了輸入整流部分。由于輸出電感器L，含有大量的直流成分，該元件用術語“扼流圈”來描述。

雖然該功率級看起來與反激電路的類似，但工作方式完全不同。通過調整副邊繞組S的相位使其在功率晶體管導通時將能量傳送到輸出電路。功率變壓器T：像具有低輸出阻抗的真正變壓器一樣工作，因此需要扼流圈L，來限制流過輸出整流器D1、輸出電容器C和負載中的電流。

工作原理

穩態條件下，電路工作如下。

扼流圈電流

晶體管Q1導通時，電源電壓V。加在原邊繞組P1上，副邊電壓V，建立并加在輸出整流二極管D和扼流圈L上。忽略二極管壓降和損耗，扼流圈L上的電壓V，將小于輸出電壓V。（假設輸出電容器C。較大，因此可認為輸出電壓為常值）。L中的電流線性增長，并由下式?jīng)Q定。

導通期間結束時，Q1關斷，由于T的反激作用副邊電壓將反向。在L，的強迫作用下，扼流圈電流I1將繼續正向流動，使二極管D2導通（由于該二極管使電流持續環繞D2、L、C和負載流動，故常稱之為續流二極管）。扼流圈L。兩端的電壓反向，其值等于輸出電壓（忽略二極管壓降）。L，中的電流將減小，并由下式?jīng)Q定：按與反激變換器的變壓器相同的設計標準，穩態條件下扼流圈L在正向和反向的伏秒必須相等。當導通和關斷時間等長時，輸出電壓是V，的一半（同樣忽略二極管壓降和損耗）。

電感器電流的平均值是要求的輸出電流a，注意到并沒有說明電感器L。的絕對值，這是因?yàn)樵谠砩纤桓淖冸娐返墓ぷ?，其值只控制紋波電流的峰峰值。

輸出電壓

當導通時間與關斷時間之比從50%減小時，輸出電壓會降低，直到正向和反向伏秒再次相等。輸出電壓由下列方程確定：

式中，Vs=副邊電壓，峰值V；

ton=Q1導通時間，單位是μs;

toff=Q1關斷時間，單位是μs。

注意：比率ton（ton+toff）稱為占空比，或信號脈沖與空號脈沖之比應該注意到當輸入電壓和占空比固定時，輸出電壓不取決于負載電流（指一階），該結構具有低輸出阻抗。
