開關電源適配器EMI整改實際案例

這是一款輸入寬電壓120-277V  60HZ，輸出48V，273mA的電源，采用Buck拓?fù)浣Y(jié)構。
開關電源適配器EMI整改實際案例

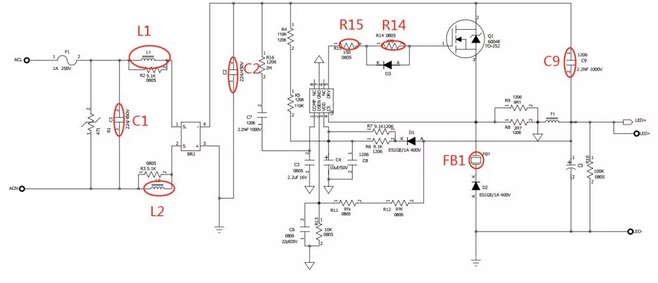

注：在最初的設計中，預留電感L1、L2，CBB電容C1、C2作為傳導測試元件，預留磁珠FB1、陶瓷貼片電容C9、貼片電阻R14、R15作為輻射測試元件；

傳導測試：
1、短接L2，L1=4.7mH，C1=0.1uf，C2=0.1uf，

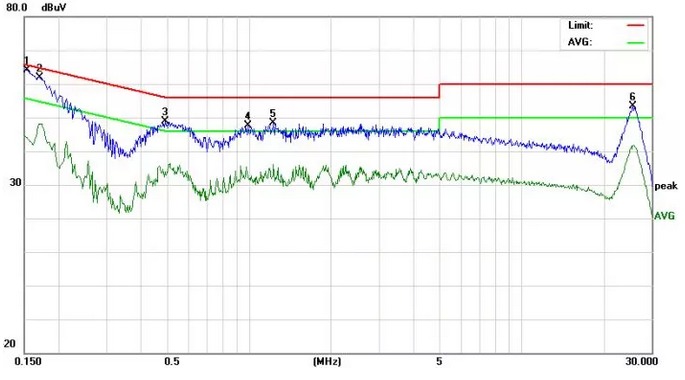

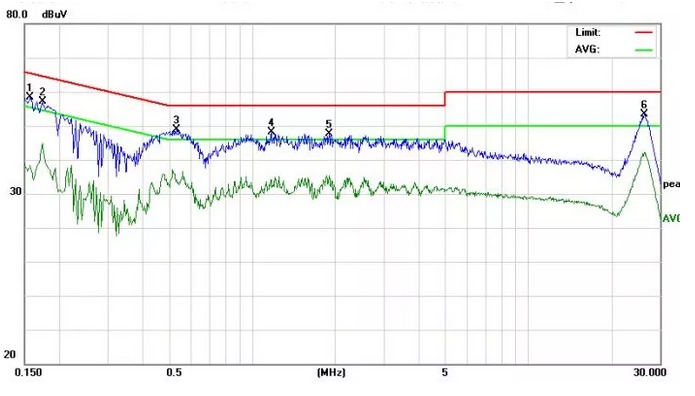

120V電壓輸入，L線傳導圖像：
開關電源適配器EMI整改實際案例

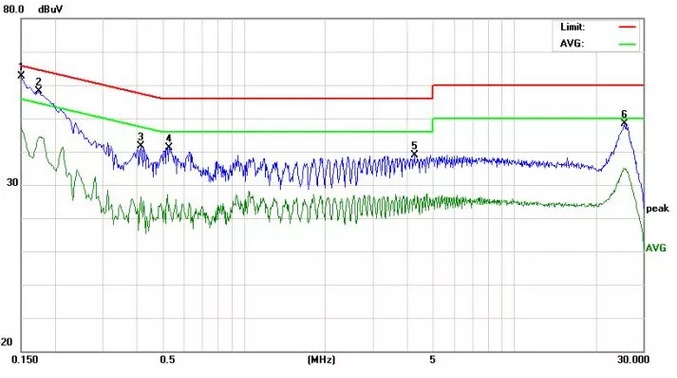

277V電壓輸入，L線傳導圖像：

開關電源適配器EMI整改實際案例
結果：輸入277V，將近150K的頻率讀點后余量少于3db
整改辦法：將C2加大到0.22uf，再次測試圖像如下：
開關電源適配器EMI整改實際案例

結果：手動讀點，余量7.19db，驗證N線后，無壓力通過。

輻射測試：
1、在不加磁珠FB1、不加環路電容、變壓器不包銅皮的情況下，輻射數據嚴重超標；
2、整改方案：將如下整改位置加強，即：增加磁珠FB1(100M 60ohm)，環路電容C9=1nf。
結果：水平測試，余量逼近限度線；垂直測試，31MHZ、41MHZ、53MHZ處輻射數據超標5-10db；
3、整改方案：基于第二步，將變壓器使用銅皮進行外部線圈包裹，同時將C9增加至2.2nf;
結果：情況無改善；
4、整改方案：基于第三步，在MOS管Q2的D、S極并接60pf電容；
結果：情況無改善；

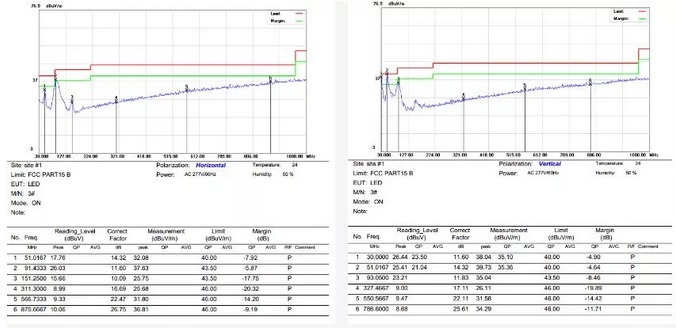

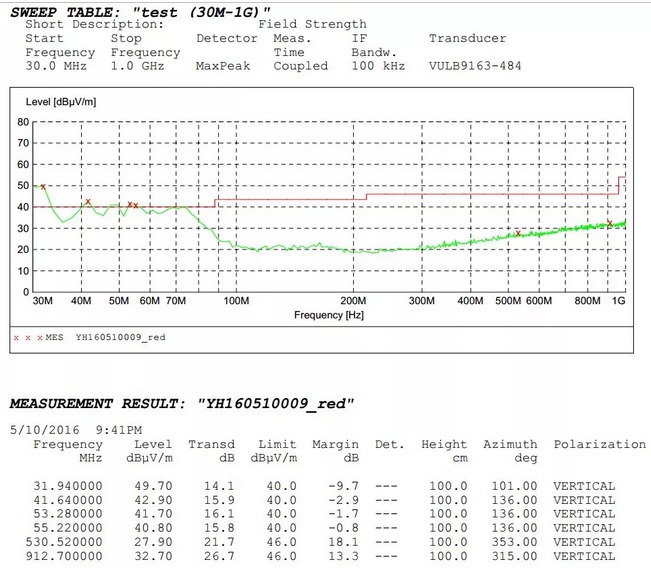

圖像如下：
開關電源適配器EMI整改實際案例

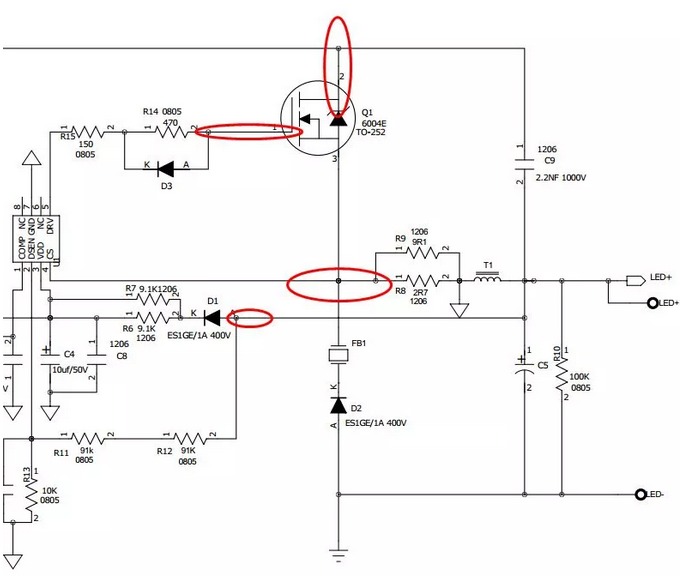

5、整改方案：重點關注高頻開關點（如下紅色圈處），調整Layout布線設計：
開關電源適配器EMI整改實際案例

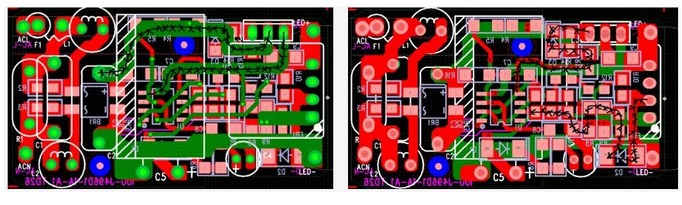

原有布線方案中，留意高頻開關部分（打“X”的黑線），發現高頻走線過長，環路面積太大：

開關電源適配器EMI整改實際案例

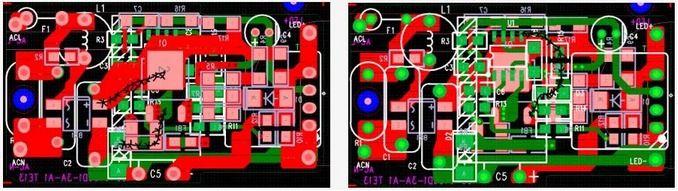

重新布局、Layout后：
開關電源適配器EMI整改實際案例

結果：
在變壓器不加銅皮、環路電容C9=2.2nf、磁珠FB1(100MHZ 60ohm)的設計參數：

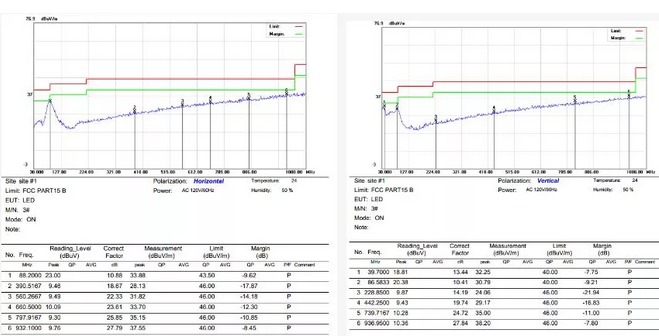

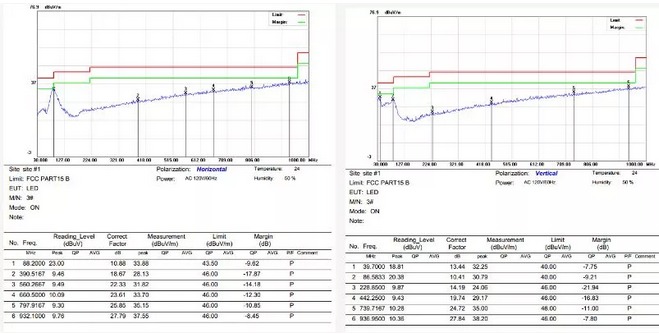

120V 水平、垂直測試圖像


開關電源適配器EMI整改實際案例

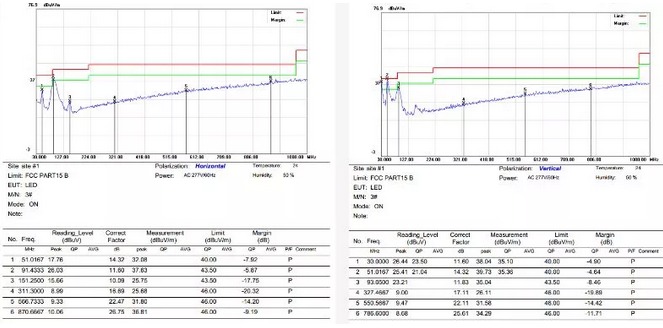

277V 60HZ 水平、垂直測試圖像：

開關電源適配器EMI整改實際案例
驗證傳導數據：
120V 60HZ  L、N線：

開關電源適配器EMI整改實際案例
277V  60HZ L、N線：
開關電源適配器EMI整改實際案例

結果：測試通過！
