電源適配器扼流圈的波形和峰值輸出電壓

當L1取得較大值時（通常為5mH或更大），可以認為L的電流在一個周期內保持不變。215V的直流輸入電壓施加于L1的左端，其接近恒定的電流在A點流入變壓器／電感T1的中心抽頭。實際的電流取決于所加的負載和損耗。（本例中，L的電流在負載為20W時約為100mA。）

D點扼流圈的輸入電壓為215V直流，扼流圈的G點輸出電壓波形如圖1。23。9b所示。此疊加正弦波完全由P1和P2的電感以及C2構成的振蕩電路的諧振動作所決定，另外，G點電壓的峰值也是完全確定的，因為穩態時L的正向和反向伏秒數相等，使輸入電流保持恒定。

啟動時G點電壓為215V的直流，電流經R1流入晶體管Q1和Q2的基極。二極管D2和D阻止電流流向公共點E。

增益最高的晶體管（假設為Q2）將開通。隨著Q2的開通，繞組P2末端（J點）的電壓將變低，所有繞組起始端的電壓將變高。所以繞組S的起始端（K點）通過R3使Q2的基極電壓變得更高，使Q進一步導通。這形成如圖所示的半個周期的諧振。

注意Q2基極相對于公共點的電壓不能超過Q2的基射極電壓加上二極管D2的壓降。這使K點的基極電壓被鉗位于約1。2V。由于在一個周期正中間S1的電壓約為10V，K點的鉗位過程使S1末端的電壓反向變化8。8V，這使Q1硬關斷，波形示于圖1。23。9c。與此同時D導通，在D4關斷時L：上端的電壓為負值。電流向上流經L2和R2，形成從S1的始端開始、經R1、Q2的基射極、D2、L、R2、D3、再經S繞組返回S1的始端的感性電流回路。在這個階段，Q2完全飽和導通，Q1完全關斷。

電感L2為1mH，在整個周期內，感性過程使La的電流始終向上流動，僅受R2和La上端平均負電壓的限制。穩態運行期間，L2的電流是Q1或Q2開通時的主要驅動電流

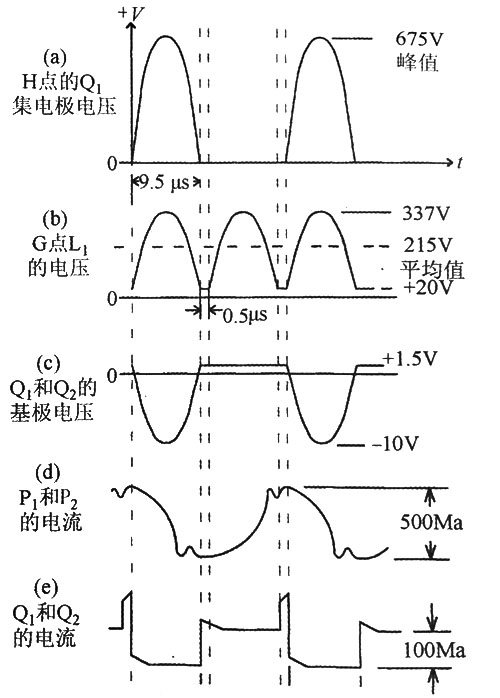

 逆變電路相對于公共點E的波形，輸入扼流圈位于L1位置，不適用于LA位置。圖a為H點（Q漏極）的正弦半波。J點（Q2漏極）的波形與其相似。圖b為G點（扼流圈L的輸出，即變壓器的中心抽頭）電壓波形。圖c為K點（Q或Q2的基極）電壓波形。圖d為變壓器原邊P或P2的電流。圖e為Q或Q2的集電極電流。
