穩定的輔助變換器

       可以對基本型自激振蕩變換器做一些更改，通過在輸入端加一個高壓齊納管就可以提供一個穩定的輔助電壓輸出，同時也能維持穩定的工作頻率。

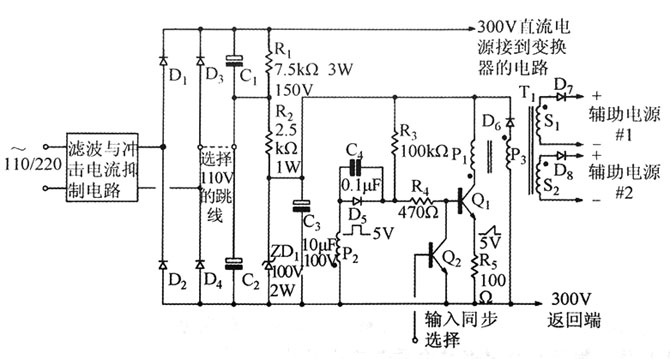

       圖是基于基本電路的改進電路。該電路更適合于雙電壓工作，反激的能量返回到與原邊負載相同的輸入電源適配器中。

       ZD1保證了輸入電壓的穩定，也保證了工作頻率的不變。這個輔助變換器可作為時鐘信號用于控制電路，用以直接驅動開關功率晶體管。這種方法也可以用來設計簡單而有效的開關電源適配器。

       在變壓器中已經加了一個能量回收繞組P2和二極管D，這樣就可使多余的反激能量能夠返回到與原邊繞組P一樣接到的同一個電源適配器電容C2中。這使得ZD上的平均負載電流非常小，允許齊納二極管做一個簡單且有效的預調整。因?yàn)檎ず头醇る妷憾加肸D1調整，它就提供一個已經調整的反激電壓及已調整的輸出電壓。對整個電路來說，繞組P和P3采用雙線繞法和在反激繞組P3的上端接一個能量回收二極管D都是非常重要的，在Q1導通期間，此處的D可使開關管集電極與變壓器T1的匝間電容隔離開來。

       輔助變換器的直流電源適配器是由300V主電源適配器通過R1與R2供給的，對這兩個電阻已經進行選擇使得對雙電壓運行輸入端的變化不會影響ZD1的工作條件。另外在變換晶體管Q的基極附加另一個晶體管Q2，允許輸入變換頻率的外同步信號要注意的是，Q2可以提前終止開關管導通時間而不能延長導通時間，變換器的工作頻率只可能同步到較高的頻率上。對于每一個同步脈沖，Q的導通將引起迅速的反激工作過程，同時進入較高頻率運行狀態。
