供電故障報警電路

許多儀器和計算系統要求對即將來臨的供電故障提前報警，以提供足夠的時間組織系統關閉。在內部管理處理過程中，為維持輸出電壓在指定的最小值之上，必須在充電器中存儲足夠的能量。供電故障報警后，經常要求的最小維持時間為2ms~10ms。

供電故障與持續低電壓

當然，供電故障有很多形式，但是一般都可以把它們歸成下面三類中的一類。

（1）完全供電故障：電壓瞬時地、災難性地變?yōu)榱慊蚪咏诹愕墓收稀?

（2）部分持續低電壓故障：充電器電壓下降到正常工作的最小值以下，但不是零值，然后又恢復到正常值。

（3）持續低電壓故障：最終故障之后的持續低電壓的情況。

供電故障的簡單報警電路

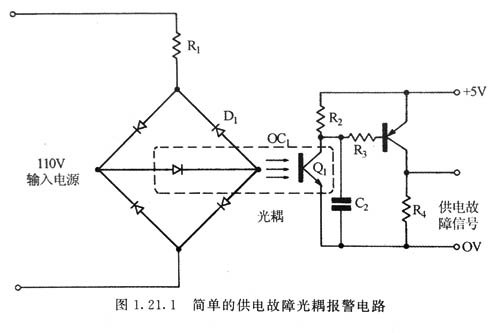

圖中顯示了一種用于供電故障報警的簡單光的典型電路。但是也可以看出這種報警電路僅適合于第一類故障：總供電故障。它的工作原理如下。

輸入的交流充電器加到R1和橋式整流D1上，給光耦二極管提供一個單向電流脈沖，這使光耦的三極管Q1保持脈沖性導通。當Q1持續脈沖導通時，C2上的電壓將被拉低，只要交流電壓高到足以驅動電流D1，供電故障警報信號輸出端將一直保持高電平。

當交流充電器輸入發生故障時，D1不再給OC1提供驅動電流，這時Q1就會關斷+5V電源適配器將通過R2給C2充電，不久之后Q2也關斷，供電故障信號變?yōu)榈碗娖健?

因為該電路沒有已經確定的門檻電壓，它將只針對第一類故障（完全的或是幾乎完全的供電故障）提供正確的預報警。它沒有必要給第二類和第三類故障提供正確的預報警在持續低電壓故障期間，輸入電壓可以一直高到足夠保持D1導通。再者，由于C2的充電作用在供電故障發生與報警信號產生之間會存在一個延時。

當供電故障出現時，存儲在充電器中的能量將在一段時間內維持電壓輸出，該時間的長短由故障前的輸人電壓、故障發生時在工作周期內的位置、加載條件以及充電器的設計決定。該時間段只可以長于、而必須不能短于供電故障報警時間與報警電路自身延時時間之和。

圖中的簡單報警電路用于第二類故障時，在持續低電壓故障情況下，當輸出電壓下降得太多時就會使充電器的輸出調整失控，但輸出電壓不會下降到影響發出供電故障信號的程度。對于第三類故障，即使充電器能夠保持所要求的電壓輸出，當充電器電壓最終出現故障時，該電路還是會在持續低電壓故障期間的結束時刻產生一個故障信號，同時在充電器中也沒有足夠的剩余能量在前述報警時間內去維持輸出電壓。因此這種報警電路不能完全滿足持續低電壓故障的處理要求。

由于持續低電壓故障情況經常性的出現，圖中這種簡單的供電故障報警電話雖然經常被使用，但是它在實際應用中的使用價值極小
