小型電源適配器過壓鉗位技術

第二類：過壓鉗位技術

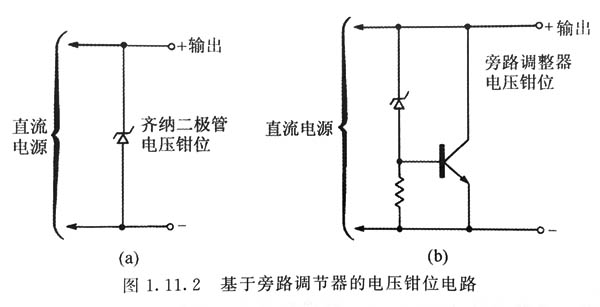

在小電源適配器中，通過一個簡單的鉗位動作便能實現過壓保護。在許多場合，一個旁路的齊納二極管就能有效提供所需的過壓保護，見圖如果要求穩壓電源適配器有一個較大的電流輸出能力，那么就要用到一個更有效的旁路晶體管調節器。圖顯示的是一個典型電路。

應該記住的是：當電路中使用了一個電壓鉗位器件時它的功率損耗是相當大的，同時電源適配器內阻必須把電流限制在一個可以接受的程度上。

因此旁路鉗位技術只適用于在故障情況下電源適配器內阻確定面且較大的場合。在許多情況下，該類鉗位保護主要依靠旁路電路或功率限制電路的作用來完成保護功能。

鉗位技術的一個優點就是鉗位作用沒有延時，另外該電路也不要求在過壓之后去復位電路。

通常鉗位過壓保護用在電源適配器輸出負載端會更好，在這個位置上它成為負載系統設計的一部分。
