有源抑制電路（雙向三極晶閘管啟動電路）

對于大功率變換器，在完全正常工作時最好把抑制器件短路，減小裝置完全運行時的功耗。

通常會選擇啟動電阻在R1位置，如此可用一個雙向三極晶閘管或繼電器。當啟動之后，R1可被雙向三極晶閘管或繼電器旁路掉，如圖所示，在此類啟動電路中的啟動電阻可能有大得多的阻值，所以通常沒有必要為雙輸入電壓操作面更換啟動電阻。

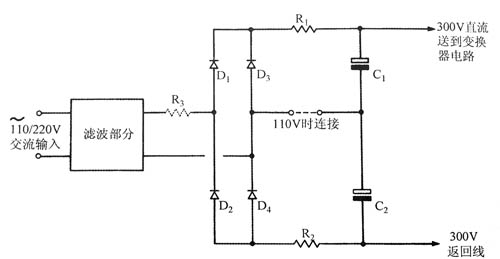

圖阻性浪涌抑制電路，采用雙向三極晶閘管旁路來提高效率，應注意橋式運行有更大的浪涌電流

圖所示為有源抑制電路，它使用雙向三極晶閘管來旁路電阻，但也可采用晶閘管或繼電器的組合。

在剛接通充電器時，啟動電阻抑制了浪涌電流㈢當輸入電容充電完畢時，有源旁路器件動作會短路啟動電阻，因此在正常運行情況下功耗很小㈢

在雙向三極晶閘管啟動電路的實例中，雙向三極晶閘管可方便地由主變換變壓器的繞組供能㈢正常變換器的接通延時和軟啟動可以為雙向三極晶閘管的接通提供一個延時㈢這將允許輸入電容在變換器開始工作前通過啟動電阻完全充電㈢這個延時很重要，因為如果變換器在電容完全充電之前啟動，那么負荷電流就會阻止輸入電容完全充電，等到雙向三極晶閘管導通時將會產生更大的浪涌電流㈢

在大功率或低壓直流一直流變換器的應用中雙向三極晶閘管的功耗是難于接受的，可能會采用繼電器但在這樣的應用中，在繼電器動作之前為輸入電容充滿電很重要㈢因此，變換器必須等到繼電器接點閉合后才能開始動作，并且必須使用合適的定時電路㈢
