電源適配器線路阻抗穩定網絡

圖1。3。6所示為標準的線路阻抗穩定網絡（LISN），用于線路傳導干擾的測量，在CSAC108。8-M19831983-5修正標準中說明。類似的網絡在FCC標準和VDE標準有說明，原理上，寬帶扼流圈L2和L使供電輸入端來的任何干擾噪聲電流都經0。1pF的電容C3或C4轉移到50的測試接收器中，不測試的線接到0。1pF電容和50電阻，由于用戶可能反過來連接電力線路輸入端或使用隔離供電設備，通常要獨立地測試兩條電力線的共模噪聲。

線路濾波器設計

3.4~3.8節用到的設計方法把交流電力線路濾波器當成是削弱共模RF噪聲的分壓網絡。源端阻抗和負載阻抗在電力線環境下很難確定，這一方法比普通濾波器設計技術會被優先使用。

在電源適配器中，干擾噪聲發生器通常是一個與高阻抗串聯的高壓源，它相當于一個恒流源。為提供良好的衰減，首要的要求之一是把恒流噪聲源轉變?yōu)橐粋€電壓源，可在濾波器的電源適配器端提供低阻抗分流通路來實現此功能，因此電力線路濾波器不是對稱或匹配的網絡。

“網絡分析”表明濾波器阻抗與源或終端阻抗越是不匹配，濾波器RF噪聲的衰減就網絡。越有效。參考圖1。3。3，假設一個恒定電流流經C點和D點，進入外部500測試接收器的衰減將為12dB／倍頻程，這要求L、L2、C1和C2具有良好的寬帶阻抗特性。能滿足這一標準的電容很容易選擇，但寬帶電感不那么容易找到且設計也很困難，寬帶電感還必須通過電力線電流而不要產生顯著功耗。

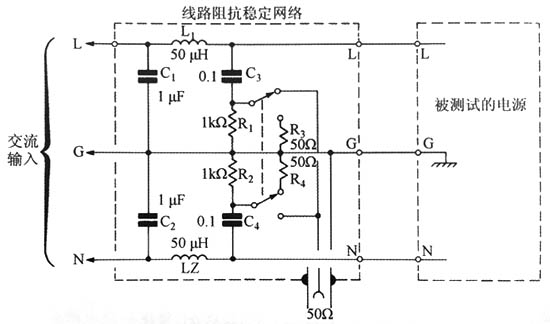

圖1。3。6由FCC、CSA和VDE標準確立的傳導型線路干擾測試所用的線路阻抗穩定網絡

最后，如3。4節所述，安全要求對去耦電容C1和C2設置了最大容量限制，濾波器的衰減系數的進一步增加關鍵取決于串聯電感L1和L2的值和性能，以下要考慮到一些濾波電感的設計關鍵。
