離線電源在干擾源抑制EMI

圖所示為電源適配器幾個更為普遍的導致EMI問題的起因。

不能屏蔽開關器件和不能向變壓器提供射頻屏蔽是導致傳導共模干擾的主要原因。

因去耦電容的大小有限制，這些干擾成分也是最難在濾波器中消除的。

差?；虼Ｔ肼暩菀妆浑娊鈨?chǔ)能電容旁路掉，相當大的去耦電容C3和C4被允許連接于交流電源兩端。

共模射頻干擾電流被絕緣漏電和寄生靜電耦合或電磁耦合引入就近的接地面（通常是電源的機殼或外殼），見圖1。3。3中的C~C，這些寄生電流將通過去耦電容C1和C流回到輸入交流電力線形成回路。

因?yàn)樵措妷汉驮醋杩苟己艽?，這種回路電流驅動源可近似為一個恒流源。因此去耦電容C1和C2兩端電壓可近似為一個電壓源，它與干擾諧波頻率的電流幅值和電容阻抗成比例：

V_hi=I_iX_c

式中，V_hi=諧波干擾電壓;

I_i=諧波頻率干擾電流；

X_c=C1或C2的諧波頻率電抗。

假設絕緣漏電流可忽略不計。

電壓源V_hi驅動電流流經串聯電感L₁、L₂和L₃，再流向輸出線并經地線返回。正是RF電流的外部分量導致了外部干擾，也正因?yàn)槿绱怂粯?biāo)準所限制，必須要最小化。

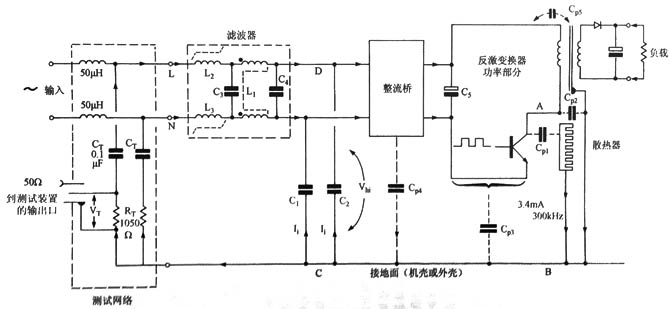

常見離線電源適配器中寄生RFI電流通路示例
