測試芯片的啟動電壓和欠電壓關閉電壓

       6V電源適配器測試UC3842工作狀態的第一步是測試UC3842在什么電源電壓下能工作,什么電源狀態下不工作?

       在測試控制電路是否工作時,為防止初次設計電路所產生的失誤在上電時將電源適配器燒毀,可以在最初的測試時,電源適配器僅為控制電路供電,不為整個電路供電?

       電路接法是,將測試芯片工作的供電電源適配器串聯一個二極管(主要為防止后續測試時輔助電源適配器與外接測試電源適配器相互干擾而不能正常工作),接到UC3842的5腳(COM)和7腳(VCC),電源適配器電壓在9-17V之間可以調節就可以了?

       判斷UC3842是否開始工作和是否進入欠電壓鎖定狀態,可以用示波器監測UC3842的腳的VCC和第4腳鋸齒波電壓波形是否建立來判定?

測試UC3842的振蕩器是否起振

       在電路無誤和確定UC3842是好的情況下,只要是UC3842的第4腳有鋸齒波電壓波形存在,UC3842就是工作的,一旦UC3842的第4腳有鋸齒波電壓波形消失則表明UC3842已經欠電壓鎖定?如圖122~圖12-5所示?

       圖12-2中的通道1(CH1)為VCC(7腳)電源電壓,通道3為定時電容?定時電阻端(4腳)電壓,通道4(CH4)為基準電壓(8腳)電壓?所有的信號的公共端為COM(5腳)?

       圖12-2中的VCC沒有達到啟動電壓值,因此UC3842不能工作,第4腳(通道3)沒有鋸齒波電壓,第8腳(通道4)電壓為零,無法為芯片內部電源供電,因此這時的UC3842處于“待機”狀態?

       當VCC上升到啟動電壓時,UC3842得到啟動,芯片開始工作,這時的電路狀態為8腳的基準電壓從零上升到“5V”;4腳為鋸齒波,如圖12.3所示?

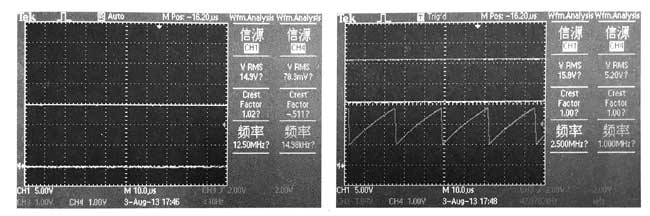

電源適配器電壓未上升到啟動電壓值的狀態       電源適配器電壓上升到啟動電壓后的狀態

       UC3842的振蕩頻率約為43kHz。

       鋸齒波從開始的IV,通過外接定時電阻對定時電容充電,得到RC充電的上升電壓波形?當定時電容器電壓上升到月2?8V時開始放電,由UC3842內部電流源放電,呈近乎線性下降的波形?

       降低VCC供電電壓,只要高于欠電壓鎖定電壓就可以正常工作,如圖12-4所示?

       圖12-4中的VCC電壓已經下降到11.6V,電路仍正常工作?

       繼續降低VCC電壓值,一旦VCC電壓降低到欠電壓鎖定值以下時,欠電壓鎖定功能開始起作用,這時的UC3842處于鎖定或“待機”狀態,基準電壓消失,振蕩器停振,如圖12-5所示。

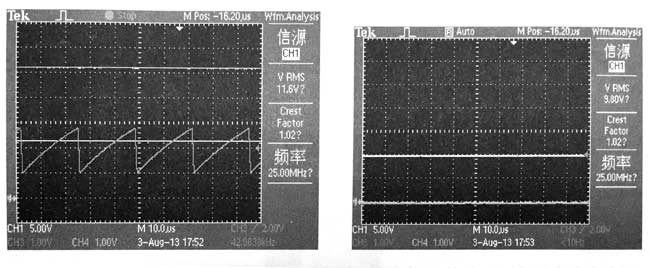

-電源適配器VCC供電電壓開始低于啟動電壓但高于欠電壓鎖定電壓的狀態

-電源適配器VCC供電電壓低于欠電壓鎖定電壓的狀態

接下來是測試UC3842的6腳是否有驅動MOSFET的輸出?
