反激式變換器電路原理的分析

反激式充電器最大的特點就是電路相對最簡單,由于僅有一個開關管,因此不會出現如橋式變換器那種共同導通的問題,因此在相同的技術條件下可靠性會比橋式變換器高?由于反激式充電器的電路簡單和價格相對低康等因素,在輸出功率比較小?輸出電流比較低的應用中,反激式充電器列為首選方案?

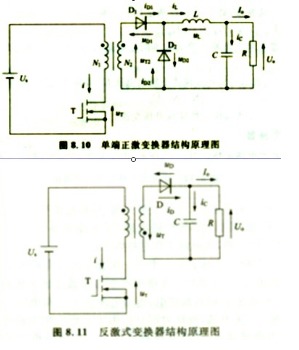

單端正激變換：由于是在開關管T導通期間輸入端電源適配器經變壓器向輸出電容器和負載提供能量，故稱為正激變換器；單端反激式變換：由于是在開關管T關斷期間變壓器向輸出電容器和負載提供能量，為反激變換器。如圖：

激的變壓器可以看作一個帶變壓功能的電感，是一個buck-boost電路。正激的變壓其是只有變壓功能，整體可以看成一個帶變壓器的buck電路。二次側接第一個整流二極管的負端接電解電容的是反擊，接電感的是正激。

總地來說，正激反激工作原理不同，正激是初級工作次級也工作，次級不工作有續流電感續流，一般是CCM模式。功率因數一般不高，而且輸入輸出和變比占空比成比例。反激是初級工作，次級不工作，兩邊獨立開來,一般DCM模式下，理論上是單位功率因數，但是變壓器的電感會比較小，而且需要加氣隙,所以一般適合中小功率情況.一般的電源適配器書都會有具體的介紹和設計公式。

正激變壓器是理想的，不儲能，但是由于勵磁電感（Lp）是有限值，勵磁電流使得磁芯B會大，為避免磁通飽和，變壓需要輔助繞組進行磁通復位；反激變壓器工作形式可以看做耦合電感;電感先儲能，再放能。由于反激變壓器的輸入、輸出電壓極性相反，固當開關管斷開之后，次級可以提供磁芯一個復位電壓，因而反激變壓器不需額外增加磁通復位繞組。

反激式充電器一般指的是具有電氣隔離性能的反極性變換器,因此要想弄清楚反激式充電器的原理,應首先了解反極性變換器原理,在通過電路演化獲得具有電氣隔離性能的反極性變換器?在此基礎上分析反激式充電器的工作原理和基本控制思想?
