電磁干擾的模式
2.2.1共模干擾與差模干擾

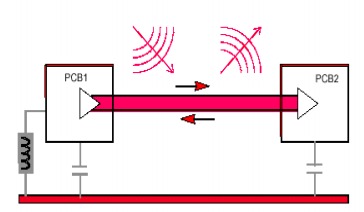

共模干擾（Common-mode）：兩導線上的干擾電流振幅相等，而方向相同者稱為共模干擾。

電磁干擾的模式

圖2-2 共模干擾

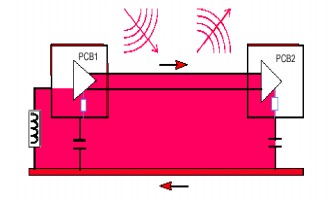

差模干擾（Differential-mode）：兩導線上的干擾電流，振幅相等，方向相反稱為差模干擾。

電磁干擾的模式

圖2-3差模干擾

2.2.2 PCB的輻射與線纜的輻射
1. PCB的輻射

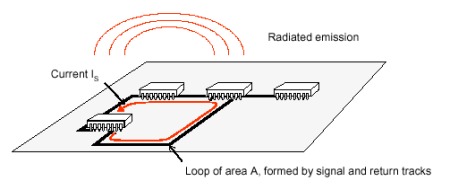

圖2-4 PCB的輻射

PCB上有許多信號環路，由中有差模電流環也有共模電流環，計算其輻射強度時，可等效為環天線，輻射強度由下式計算：

E=263*10-16f2AI/r

其中

E:電場強度(V/m)

f :電流的頻率(MHz)

A:電流的環路面積(cm2)

I :電流的強度(mA)

r :測試點到電流環路的距離

2.線纜的輻射

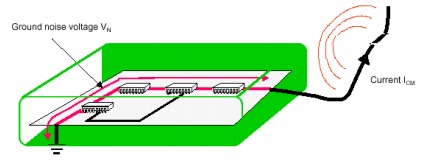

圖2-5 線纜的輻射

計算線纜的輻射強度時，將其等效為單極天線，其輻射強度由下式計算：

E=12.6*10-7fIL/r

其中

E:電場強度(V/m)

f :電流的頻率(MHz)

L:電纜的長度

I :電流的強度(mA)

r :測試點到電流環路的距離

以上兩式可以看出線纜的輻射效率遠大于PCB的輻射效率。
