電磁爐電源適配器實用資料

早期電磁爐的低壓直流電源（+18V、+5V等）多采用變壓器降壓穩壓電源適配器電路，后其的電磁爐多采用了適配器，筆者通過維修總結，電磁爐采用的典型適配器大致有以下幾種：

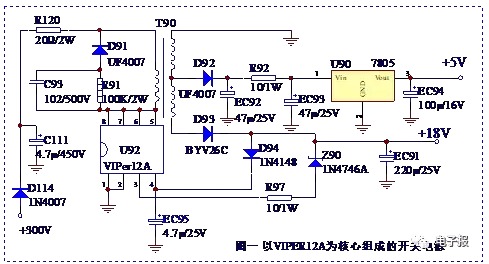

1．以VIPER12A為核心組成的適配器

筆者維修時發現，以VIPER12A為核心組成的適配器被使用的最廣泛。典型電路見圖1。
VIPER12A模塊因具有價格低廉、電路簡潔、性能好、維修方便等優點，所以廣泛應用在電磁爐等電器的電源適配器中。VIPER12A芯片損壞一般會從外觀上表現出來，一般有裂紋等。此時，要對尖峰吸收回路、300V整流濾波電路進行檢查，以免再次損壞。
此電源適配器電路損壞以VIPER12A損壞為主，連帶燒斷限流電阻（圖1中的R120），有的機型還會導致18V穩壓二極管損壞（有時在路檢測無法判斷是否正常，需開路測量后確認）。AP8012與VIPER12A可互換。
電磁爐電源適配器實用資料

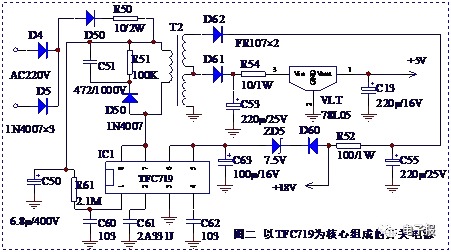

2．以TFC719為核心組成的適配器

筆者在維修時發現，富士寶IH-S2032C、IH-S1902C型電磁爐采用TFC719電源適配器模塊為核心組成適配器。典型電路見圖2。
TFC719構成的適配器的檢修方法與VIPER12A構成的適配器基本相同。TFC719與THX202H可互換。
電磁爐電源適配器實用資料

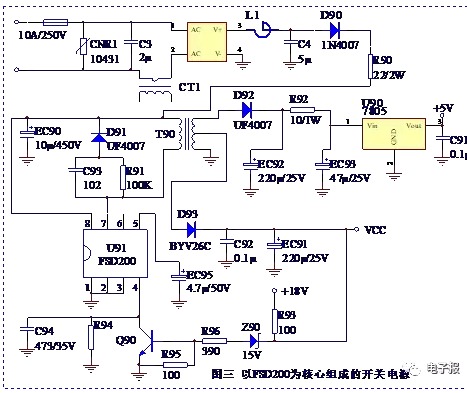

3．以FSD200為核心組成的適配器
FSD200電源適配器模塊應用在部分電磁爐的適配器上。典型電路見圖3。
采用FSD200為核心組成適配器時，通常在電路板上留有安裝VIPER12A的位置。維修時，若手頭沒有FSD200，可以拆掉損壞的FSD200，安裝VIPER12A后，再按要求略微改動電路，就變成了第一種適配器。
電磁爐電源適配器實用資料
4．以THX201為核心組成的適配器
筆者維修時發現，部分電磁爐采用以芯片THX201、開關管13003為核心組成適配器。典型電路見圖4。
【注意】THX201與THX202H不能互相替換。
電磁爐電源適配器實用資料

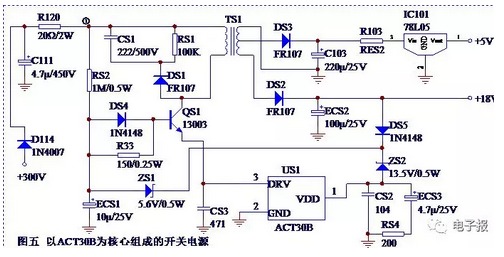

5．以ACT30B為核心組成的適配器

筆者維修時發現，部分電磁爐采用以芯片ACT30B、開關管13003為核心組成適配器。典型電路見圖5。

電磁爐電源適配器實用資料


文章轉載自網絡,如有侵權,請聯系刪除。
