電源線平行走線串擾問題

某產品采用屏蔽機柜，在電源端口安裝了EMI 濾波器。 在對未帶業務線的該機柜進行輻射發射測試時， 發現 100～200MHz 頻段有些頻點接近 B 級限制線，見下圖。

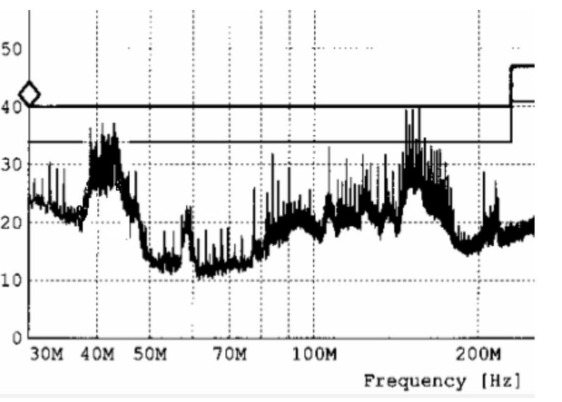

走線處理前輻射測試圖

經檢查，發現機柜內的電源線布線見下圖所示，-48V電源線從機柜下部進入機柜后沿著機柜右側接地排走線連到機柜上部的接線端子上，然后經接線端子分配若干-48V 線又貼近右側地排走線給各機框供電， BGND 直接接到地排。分析發現， -48V 電源線的進線與經接線端子分配后與機框相連的-48V 線捆扎在一起， 輸入輸出電纜之間形成二次耦合，將單板里面較大的干擾帶出機柜。

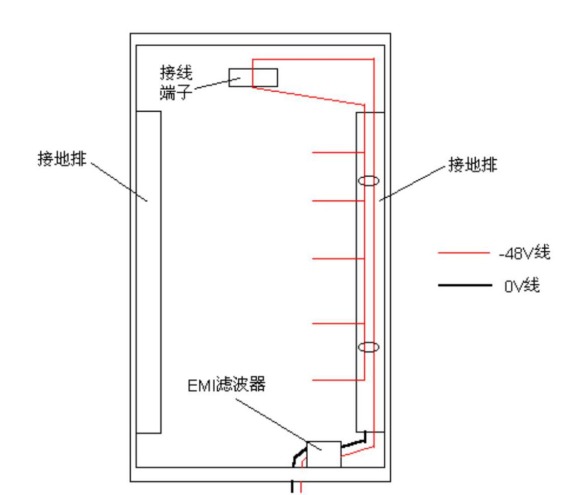

處理前DC 走線圖

將-48V 進線改為從右側接地排背面單獨走線，并盡可能靠近接地排， BGND 線走線保持原狀，然后進行 RE 測試結果，可以滿足 Class B 要求。

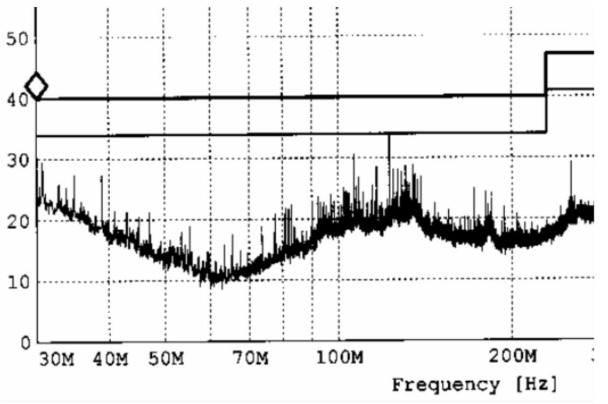

走線處理后輻射測試圖

     電源線在機柜內走線時不要和機柜內部線纜長距離平行走線，長距離平行走線容易互相產生串擾，把機柜內的干擾通過電源線帶出機柜，引起輻射超標。另外電源線在機柜內走線時，可盡量靠近機柜體或接地排，利用和機柜之間的分布電容對高頻干擾進行去耦。
