電源適配器PWM反饋控制模式

     PWM開關穩壓或穩流電源適配器的基本工作原理就是在輸入電壓?內部參數及外接負載變化的情況下,控制電路通過被控制信號與基準信號的差值進行閉環反饋,調節主電路開關器件的導通脈沖寬度,使得電源適配器的輸出電壓或電流等被控制信號穩定?

    PWM的開關頻率一般為恒定值,控制取樣信號有輸出電壓?輸入電壓?輸出電流?輸出電感電壓及開關器件峰值電流?由這些信號可以構成單環?雙環或多環反饋系統,實現穩壓?穩流及恒定功率的目的?同時,可以實現一些附帶的過流保護?抗偏磁及均流等功能?

   PWM反饋控制模式主要有五種下面以 VDMOS開關器件構成的穩壓正激型降壓斬波器為例,說明這五種PWM反饋控制模式的發展過程?基本工作原理?詳細電路原理示意圖?波形?特點及應用要點,以利于選擇應用及仿真建模研究?般來講,正激型電源適配器主電路可用圖2-16所示的降壓斬波器簡化表示,U表示控制電路的PWM輸出驅動信號?

    根據選用不同的PWM反饋控制模式,電路中的輸入電壓U輸出電壓Uo?開關器件電流(由b點引出)?電感電流(由c點引出或d點引出)均可作為取樣控制信號?輸出電壓U?在作為控制取樣信號時,通常經過圖2-17所示的電路進行處理,得到電壓信號U,U再經處理或直接送入PWM控制器?圖2-17中電壓運算放大器(e/a)的作用有三。

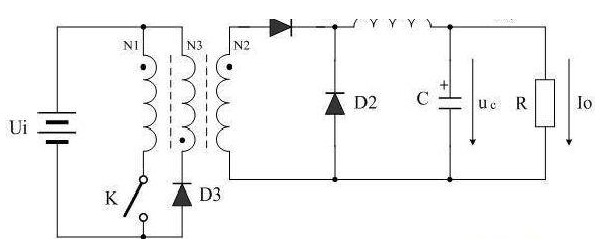

圖2-16正激型電源適配器主電路

   ①將輸出電壓與給定電壓Um的差值進行放大及反饋,保證穩態時的穩壓精度?該運放的直流放大增益理論上為無窮大,實際上為運放的開環放大增益

   ②將電源適配器主電路輸出端的附帶有較寬頻帶開關噪聲成分的直流電壓信號轉變?yōu)槭怯幸欢ǚ档谋容^“干凈”的直流反饋控制信號(U?),即保留直流低頻成分,衰減交流高頻成分?因為開關噪聲的頻率較高,幅值較大,高頻開關噪聲衰減不夠的話,穩態反饋不穩;高頻開關噪聲衰減過大的話,動態響應較慢?雖然互相矛盾,但是對電壓誤差運算放大器的基本設計原則仍是“低頻增益要高,高頻增益要低”

   ③對整個閉環系統進行校正,使得閉環系統穩定工作?

   輸入電壓?電流等信號在作為取樣控制信號時,大多也需經過處理?由于不同控制模式的處理方法不同,因此下面針對不同控制模式分別闡述其技術特性?1.電壓模式控制PWM圖2-18(a)為Buck降壓斬波器的電壓模式控制PWM( voltage-mode Control PWM)反饋系統原理圖?電壓模式控制PWM是20世紀60年代后期開關穩壓電源剛剛開始發展時所采用的第一種控制方法?

   該方法與一些必要的過電流保護電路相結合,至今仍然在工業界廣泛應用?電壓模式控制只有一個電壓反饋閉環,采用脈沖寬度調制法,即將電壓誤差放大器采樣放大的慢變化的直流信號與恒定頻率的三角波上斜坡相比較,通過脈沖寬度調制原理,得到當時的脈沖寬度,如圖2-18(a)中所示波形?逐個脈沖的限流保護電路必須另外附加?

   當輸入電壓突然變小或負載阻抗突然變小時,因為主電路有較大的輸出電容C及電感L相移延時作用,輸出電壓的變小也延時滯后,輸出電壓變小的信息還要經過電壓誤差放大器的補償電路延時滯后,才能傳至PWM比較器將脈寬展寬?這兩個延時滯后作用是暫態響應慢的主要原因?
