筆記本電源適配器的構造及原理

電源適配器中最重要的部件,變壓器,電子變壓器體積較比較小，電力變壓器和小型的電子變壓器工作原理都是相同的,只是進行的升壓降壓的強度大小不同,對變壓器的要求標準不一樣，因此不同的變壓器之間并沒有明確的分界線。通常供給60Hz電力網絡之電源均十分巨大，它能夠是包括有半個洲區域那般大的容量。電子設備的電力約束，通常受限于整流、擴大，與體系其它組件的才能，其間有些部份屬擴大電力者，但如與電力體系發電才能相比較，它依然歸屬于小電力之規模。按連接方式可分為插墻式和桌面式。廣泛配套于電話子母機、游戲機、語言復讀機、隨身聽、筆記本電腦、蜂窩電話等設備中。
電源適配器有2個主要的分類。分為線性電源適配器與開關電源適配器，而線性電源適配器比較簡單一些，可以由一個單一的低頻變壓器就可夠成，當然，這樣子只起到一個降壓的作用，出來還是交流電。一般的開關電源適配器是由這幾大模塊組成：整流部份+濾波+PWM控制+變壓+整流+采樣+濾波組成。當然還有很多小的細節，就直接包括在里面了。對于電源適配器的分類想必大家也是了解到了。下面電源適配器廠家就具體的來看看電源適配器的構造是怎樣的?

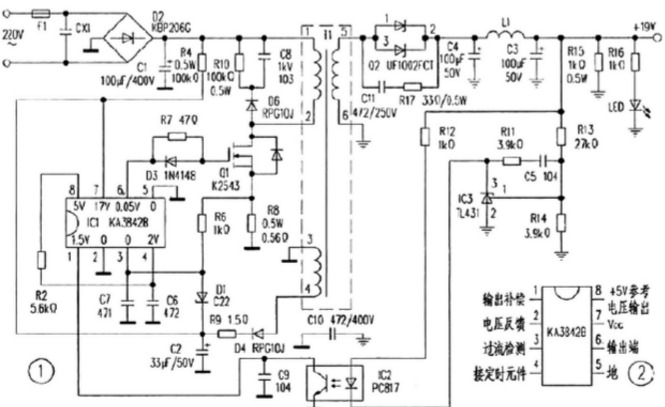

筆記本電腦電源適配器主要由以下幾個部件構成：
1：壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其它電路不被燒壞。
2：保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其它元件。
3：電感線圈（又稱扼流圈），主要功能是降低電磁干擾。
4：整流橋，規格為D3SB，作用是把220V交流電變?yōu)橹绷麟姟?br /> 5：濾波電容，規格為180uF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。
6：運放IC（集成電路），保護電路、電壓調節的重要組成部分。
7：溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時（不同品牌的電源適配器，其設定的溫度閥值略有不同），保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。
8：大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。
9：開關變壓器，開關電源中的核心元件之一。
10：次級整流管，功能是把低壓交流電變?yōu)榈蛪褐绷麟?。在IBM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。
11：濾波電容，規格為180μF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。
12：EMI濾波電路
作用：濾除外界電網中的高頻雜波和干擾電流,同時也防止電源本身產生的電磁輻射干擾電網.以及防止泄漏到電源通濾波器，將交流電中所含高頻的噪聲旁路或是導向接地線，只讓60Hz左右的波型通過。比方：如同廚師做菜前先洗菜一樣，去掉菜里面的雜質。
組成：1、插座、零線（O）、火線（L）、地線、X（方形黃色）和Y（藍橙或者黃色扁平狀）電容、共態扼流圈主PCB板上,每級EMI包含一個X電容并搭配成對的Y電容,和一個電感線圈.X電容：稱為跨接線路濾波電容，用來跨聲。Y電容：又稱為線路旁通電容器，跨接于浮接地(FG)和火線(L)/中性線(N)之間，用來消除高通常態及共態噪聲(L)與中性線(N)上，用來消除電力在線低通共態以及射頻噪聲。有些電源的輸入端線路，會有纏繞在磁芯上的設計通過實物看電路：說了這么多，到底這些電容和電感在電源中個對應哪些實物電路呢？打開電源，一起看看EMI濾優劣對比：1.電路要穩定、正常的工作，電容和電感的質量是很重要的，電容體積小就意味著電容的容量不會太大
電源適配器廠家

電源的作用:電源的作用就是把市用高壓交流電轉為PC市用的低壓直流電。目的是為了驅動機箱內部的各低壓直流輸出。波）→PFC電路→高壓整流（整流）+大容量高壓濾波電容（濾波）→高壓直流→開關三極管→高波電路（整流、濾波）

電子產品中用到的電源適配器主要實現,轉變出不同的電壓給不同的體系以支持相應的體系正常的工作;供給體系中以不一樣電位操作部份得以電氣隔離;對溝通電流供給高阻抗，但對直流則供給低的阻抗;在不一樣的電位下，維持或潤飾波形與頻率響應。
